自社図面枠のDWGデータをロードする方法

今まで２次元のCADを使ってきて、これからBIMを学ぼうと思っている方へ。
Revitで自社図面枠のDWGデータをロードする方法をご存じでしょうか？
本記事ではDWGデータで作成した自社図面枠を、Revitにロードして図面枠を作成する方法を解説します。

１．自社図面枠のDWGデータをロードする方法
１－１DWGの図面枠を用意する
１－２図面枠のファミリを作成する

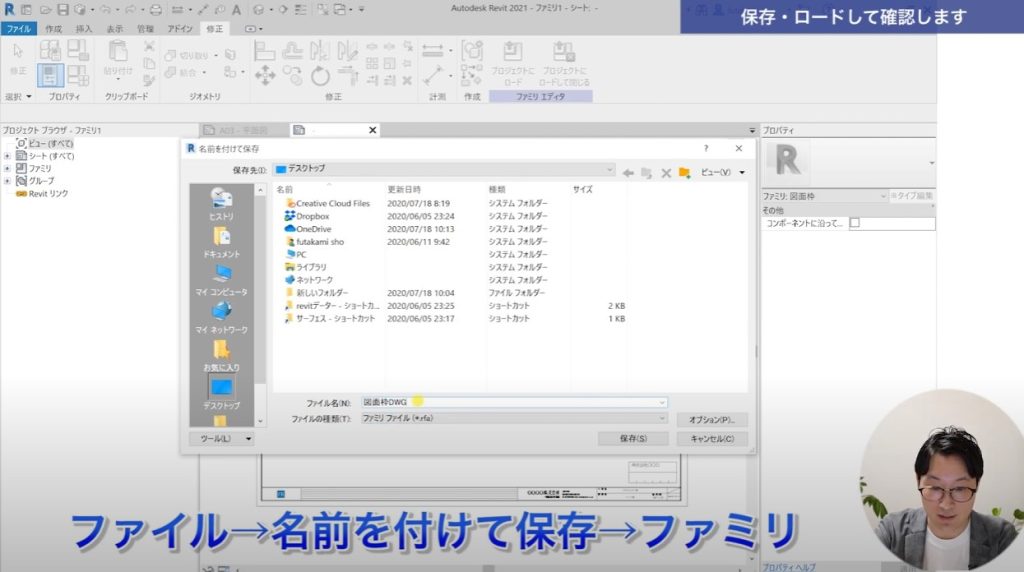

２.保存・ロードして確認

３．終わりに

この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門を参考に、自分で実践して学んで気づいた点を記しています。
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。

それではいってみましょう。

１．自社図面枠のDWGデータをロードする方法

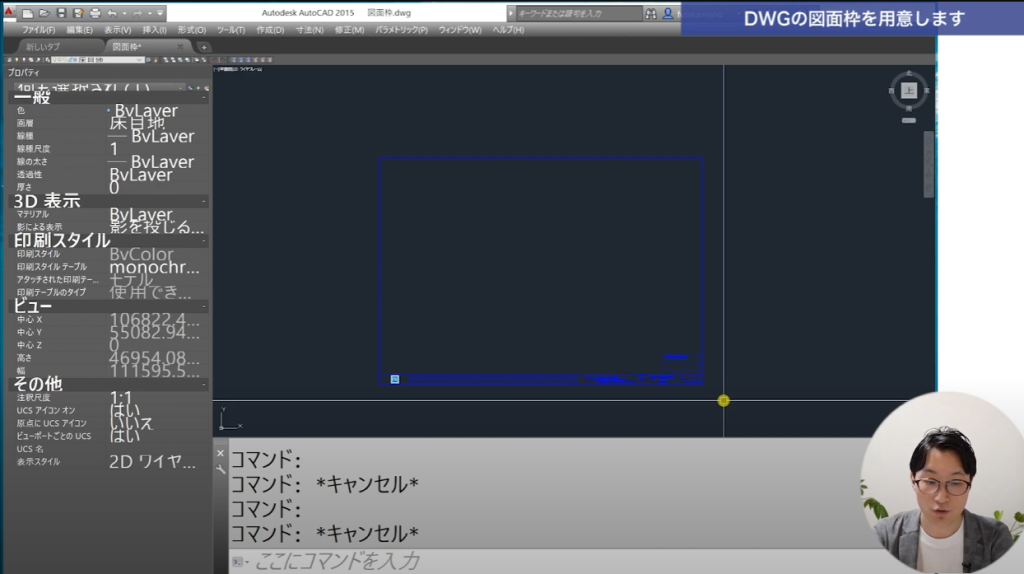

１－１DWGの図面枠を用意する

今回は今まで自社で使っていた2次元のDWGデータの図面枠を読み込んで、図面枠のファミリを作っていくことを学んでいきます。
開いた自社の図面枠をRevitで転用する際に、どうやっていくのかを解説していきます。

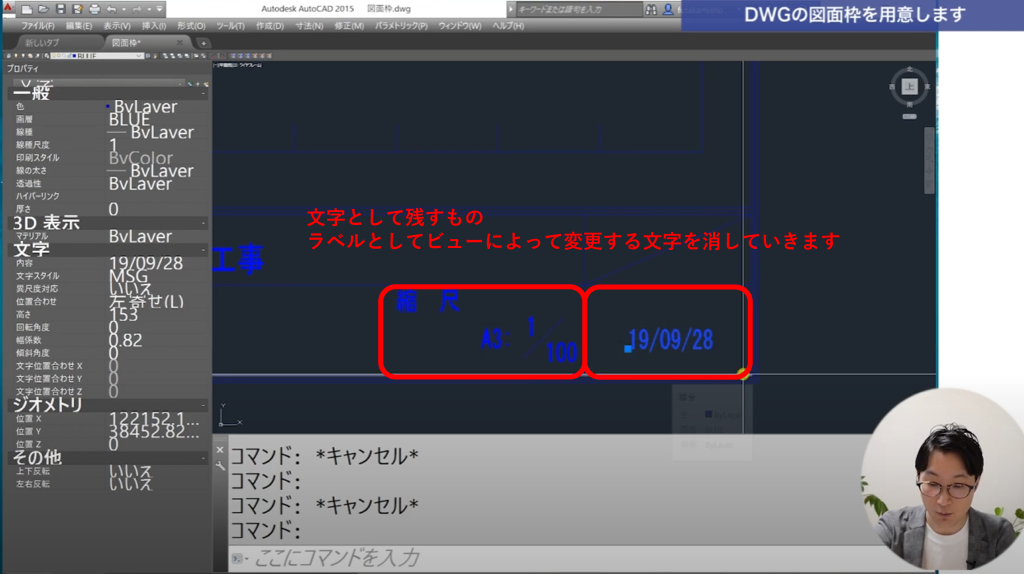

まずはDWGデータをRevitに読み込む前に図面枠の調整が必要になります。
Revitで図面枠を作成する際に、【文字】と【ラベル】がありました。
【文字】：ビューによって変わらなくていいもの
【ラベル】：ビューによって表示を変えたい文字

ラベルで作成するものは図面枠から消してください。
例）日付、プロジェクト名、図面サイズなど

文字として残すものは任意の文字に変更し、残します。
例）工事名、図面名、社名など

修正ができたら保存してください。

１－２図面枠のファミリを作成する

DWGの図面枠の調整ができましたら、Revitを開いていきます。
まずは新しく図面枠のファミリを作成します。

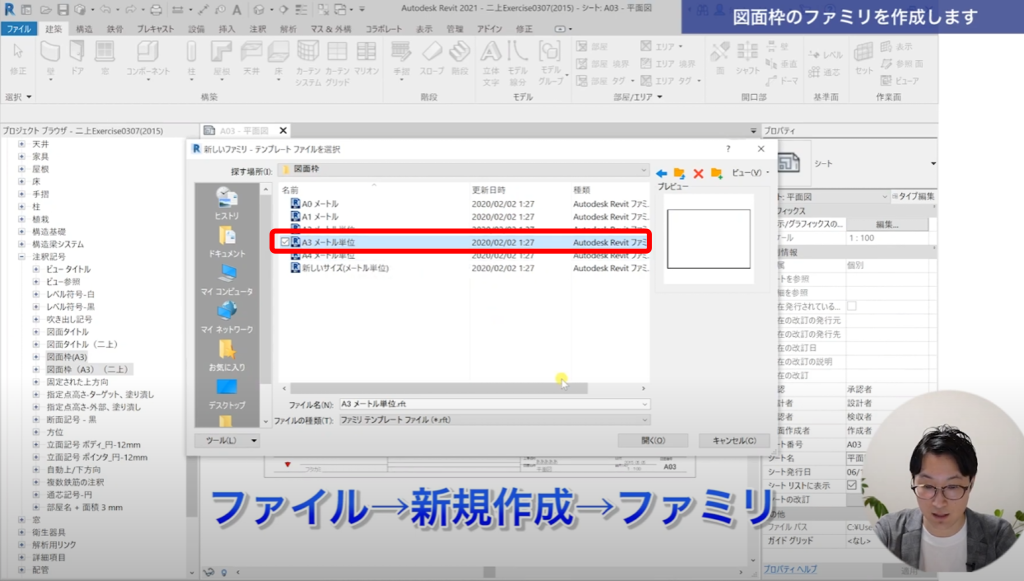

【ファイル】→【新規作成】→【ファミリ】
【図面枠】のフォルダから【A3メートル単位】を開きます。

A3の図面枠のファミリを開くことができたら、DWGを読み込んでいきます。
【挿入】タブの【CAD読み込み】を選択します。

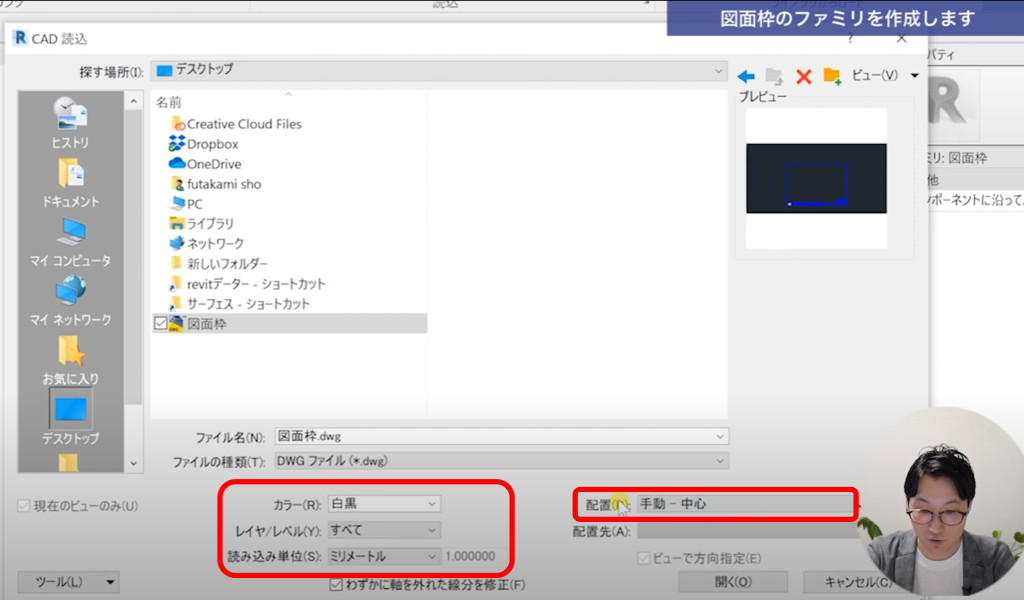

CAD読込のダイアログが表示されたら、先ほど調整したDWGファイルを選択します。
この際に、読込む設定として、カラー・レイヤーを任意の設定にしてください。
今回は白黒で読み込み、読み込み単位はミリメートルに設定します。
また、配置は【手動-中心】にして【開く】をクリックします。

読み込んだ際にRevitの図面枠とDWGの大きさが異なる場合があります。
その際は、読み込んだDWGのスケールを調整していきます。
今回はDWGの図面をA3の大きさで1:1で作成していたので、0.01倍します。

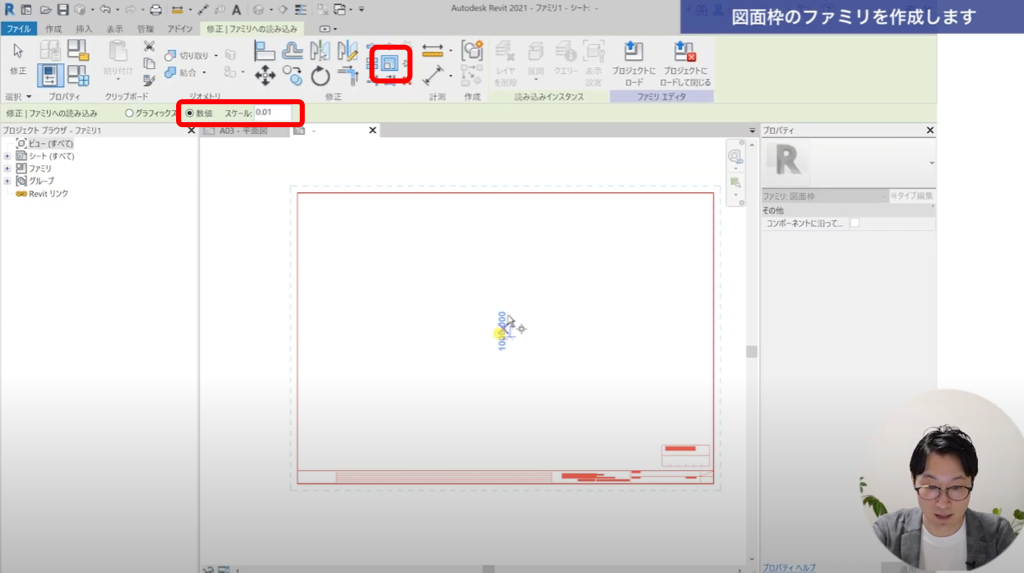

DWGの図面枠を選択し、【修正】タブから【スケール】コマンドを選択し
Revitの図面枠に収まるように調整します。

図面枠の配置ができたら、ラベルの配置をしていきます。
【作成】タブ→【ラベル】を選択します。
こちらの具体的な作成方法は下記記事を参考にして下さい。
Revitで図面枠を作成する方法

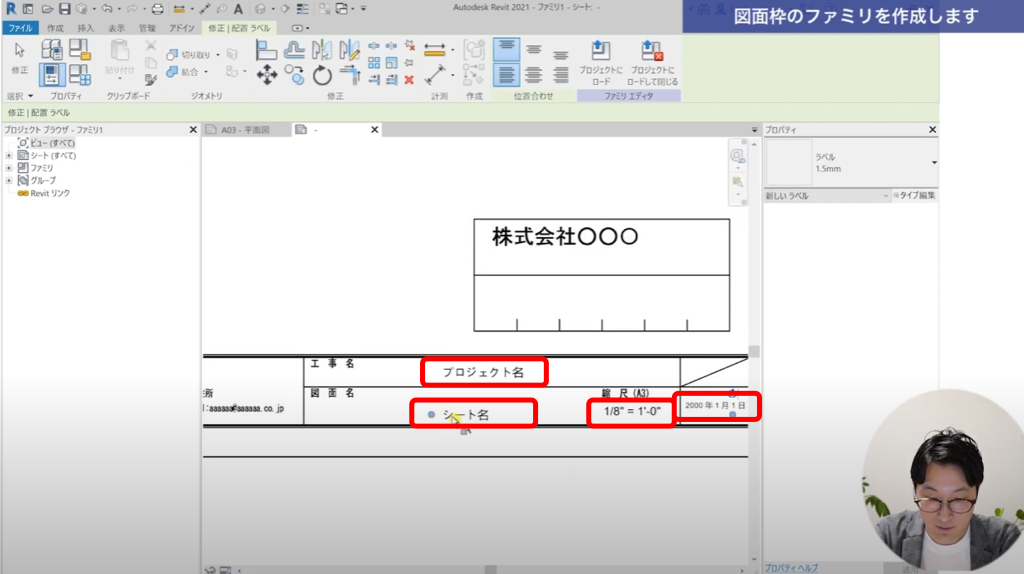

今回作成したラベルは以下になります。
日付（シート発行日）：ラベルのタイプを複製し1mmの文字サイズで作成
縮尺（スケール）：ラベルのタイプを複製し1.5mmの文字サイズで作成
工事名（プロジェクト名）：ラベルのタイプを複製し1.5mmの文字サイズで作成
図面名（シート名）：ラベルのタイプを複製し1.5mmの文字サイズで作成

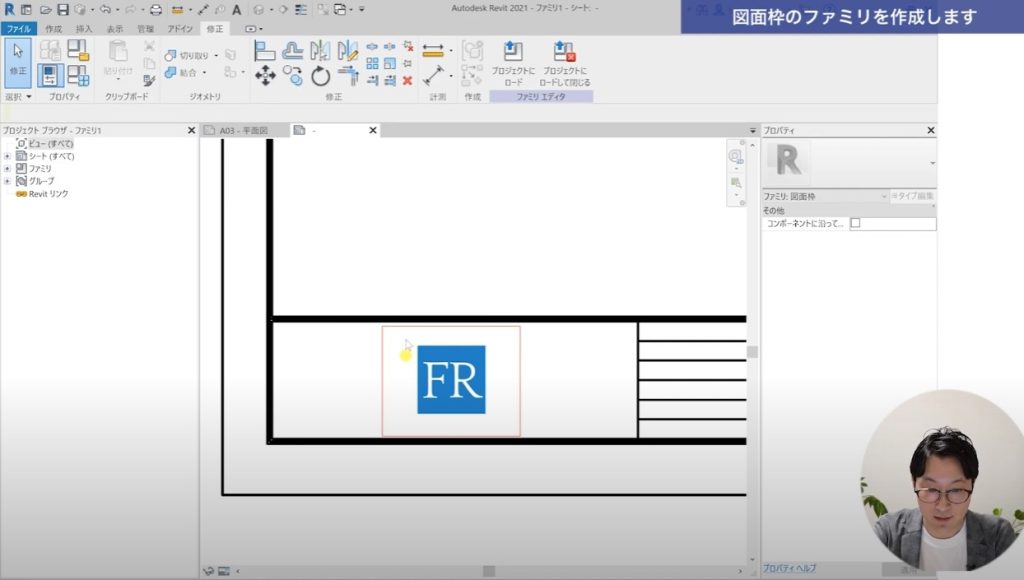

次に必要であれば、会社のロゴを挿入していきます。
まずは、ロゴのJPEGなどの画像データを準備します。
【挿入】→【イメージを読みこみ】からデータを読み込みます。
配置出来たら、大きさを調整して、任意の場所に配置してください。
