Revitの家具の配置方法を解説します

今まで２次元のCADを使ってきて、これからBIMを学ぼうと思っている方へ。
Revitの家具の配置方法を知りたいですか？
２次元のCADの書き方とは違い、家具のファミリを挿入して配置していきます。

本記事では家具の配置方法を解説します。

１．Revitの家具の配置方法
１－１ファミリをロードします
１－２家具を配置します
１－３位置合わせコマンドを使って位置を調整します

２．おわりに

この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門を参考に、自分で実践して学んで気づいた点を記しています。
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。

それではいってみましょう。

１．Revitの家具の配置方法

１．Revitの家具の配置方法まずは家具のファミリをロードします。

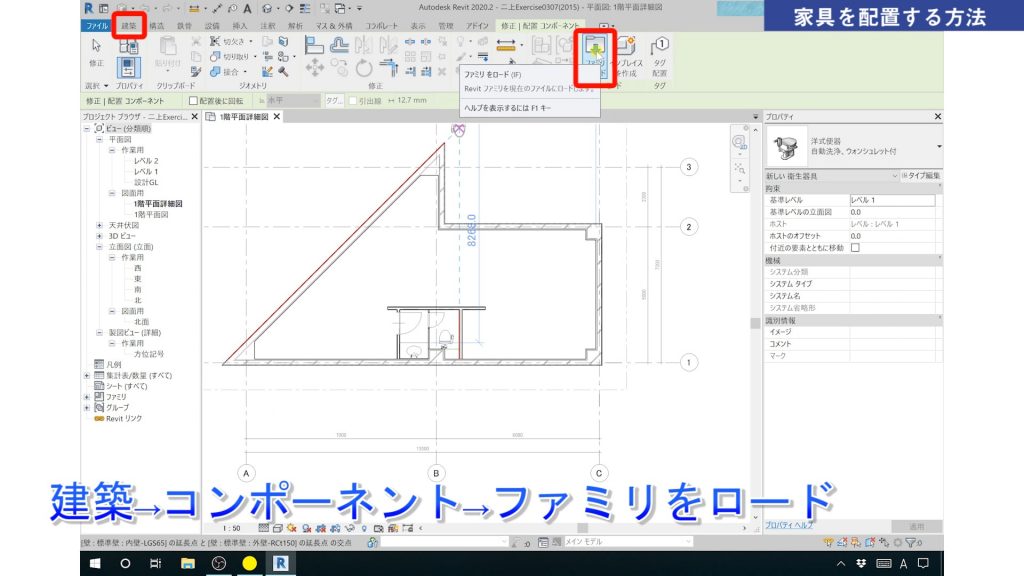

＜建築タブ＞→＜コンポーネント＞→＜ファミリをロード＞をクリックします。

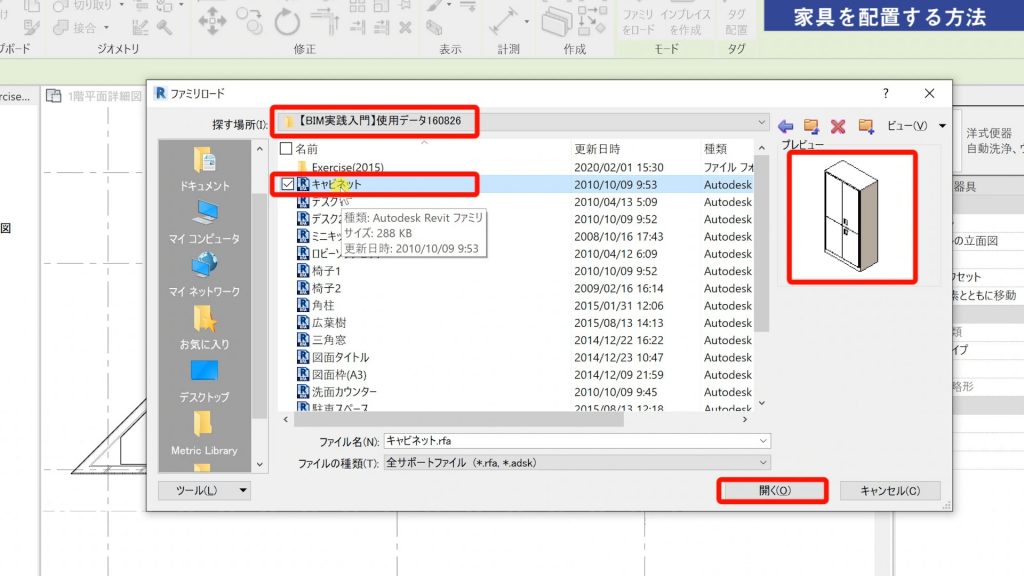

１．Revitの家具の配置方法「ファミリをロード」のボックスが立ち上がるので、プレビュー表示で確認しながら、配置したいファミリを選択し、「開く」をクリックします。

今回は教科書としているAutodesk Revit ではじめるBIM実践入門で用意されているファミリを使用します。

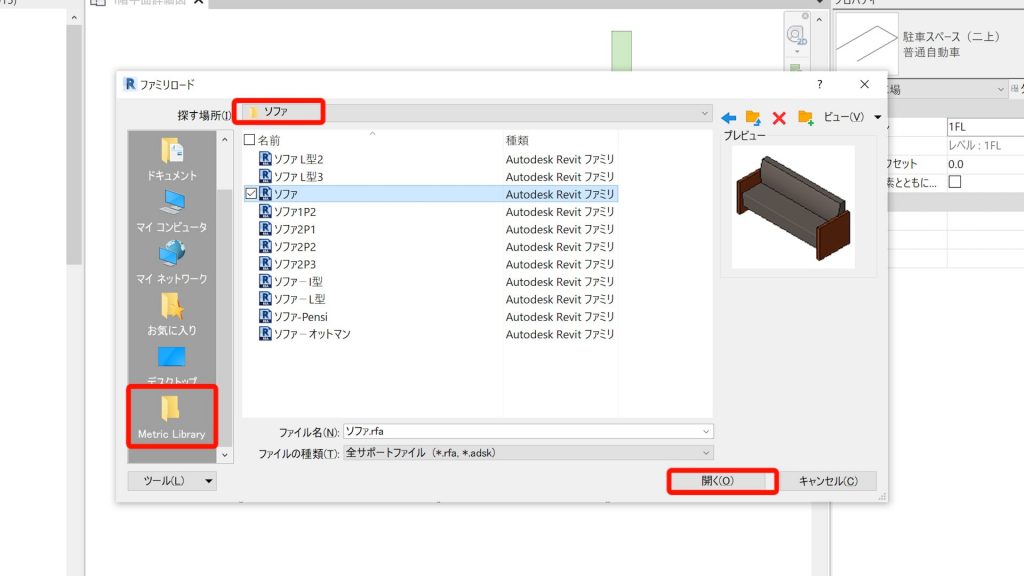

１．Revitの家具の配置方法 Revitインストール時にオートデスクで用意しているファミリを使用してもいいでしょう。その際は、左の「Metric Library」の中から家具を選択します。

１．Revitの家具の配置方法ファミリがロードされたので、任意の位置でクリックして家具を配置します。

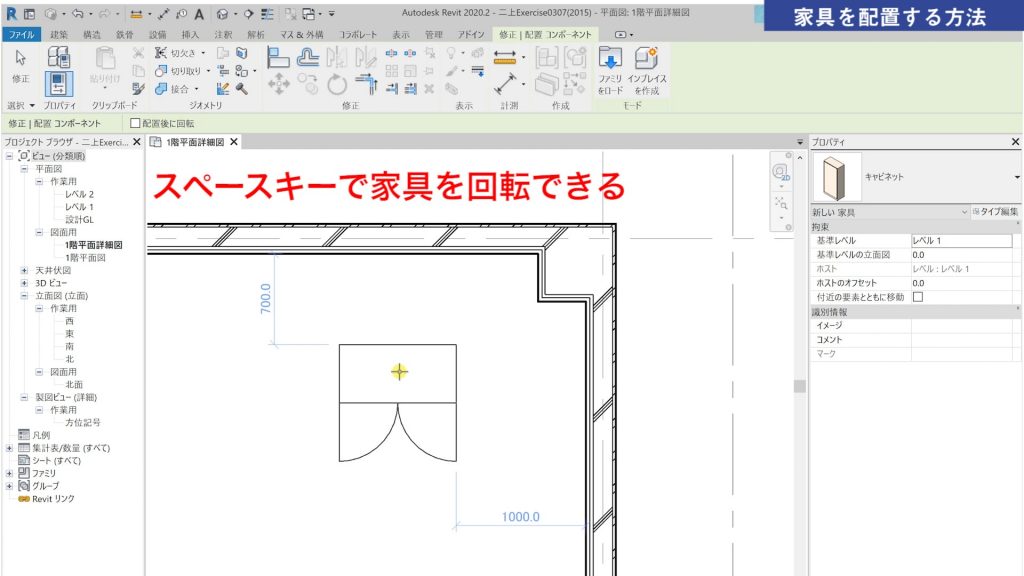

配置前に「スペースキー」を押すと、回転することができるので、便利です。

１．Revitの家具の配置方法同じ要領で、その他の家具もロードして配置していきます。

１．Revitの家具の配置方法まずはキッチンから位置を合わせていきます。
①＜修正タブ＞→②＜位置合わせ＞をクリックします。

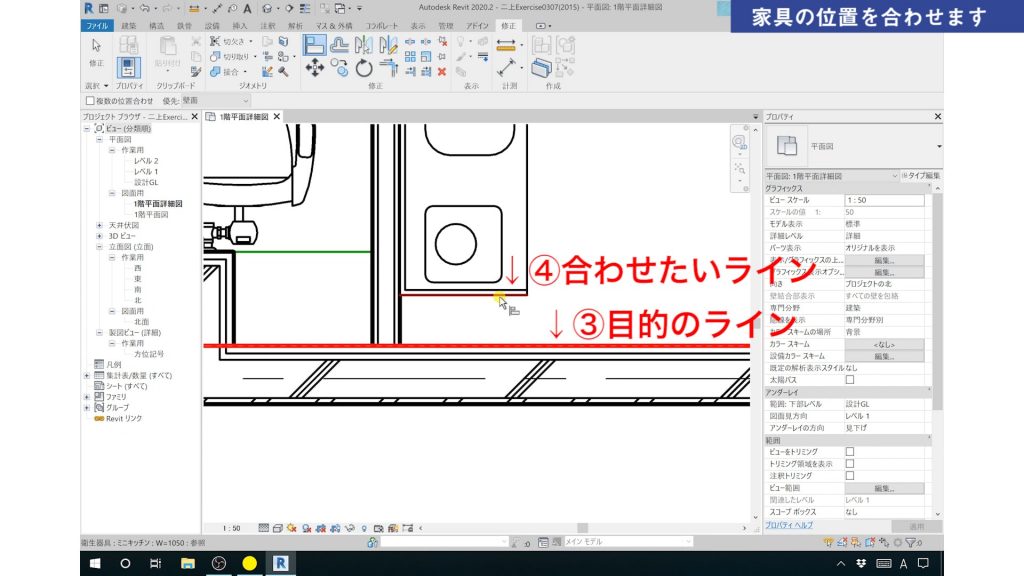

１．Revitの家具の配置方法 ③合わせたい目的のラインをクリック
④合わせたいラインをクリック

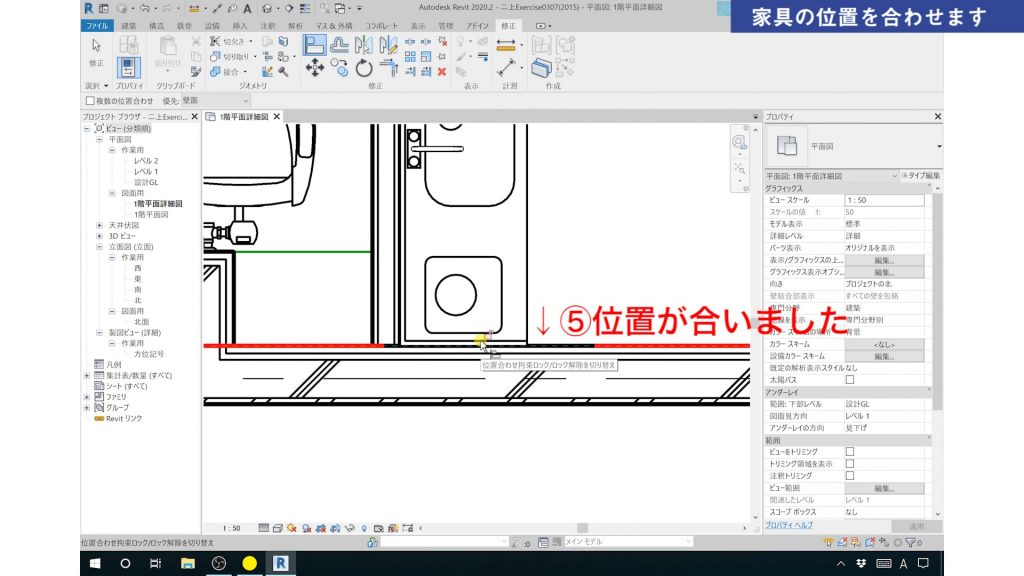

１．Revitの家具の配置方法壁際にキッチンの位置を合わせることができました。

１．Revitの家具の配置方法その他の机や椅子も同じ要領で位置を合わせていきます。

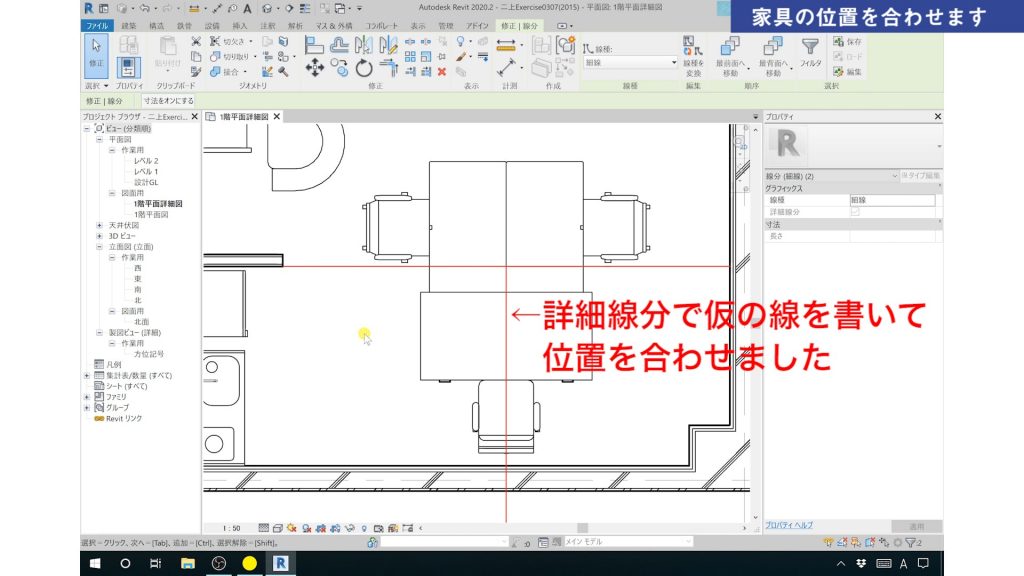

時には「詳細線分」で仮の線を引いて、その線に家具の位置を合わすという方法も使って位置を合わしていきます。

いかがでしたでしょうか。

ファミリをロードして配置する方法は「ドア」や「設備機器」と同じ方法になります。
しっかり覚えていきましょう。
