Revitで図面枠を作成する方法

今まで２次元のCADを使ってきて、これからBIMを学ぼうと思っている方へ。
Revitの図面枠を作成する方法をご存じでしょうか？
本記事ではRevitのシートを作成する上で重要な「図面枠」を作成する方法ついて解説します。

１．Revitで図面枠のファミリを作成する方法
１－１完成形の確認
１－２図面枠を作成
１－３文字・ラベルを書く

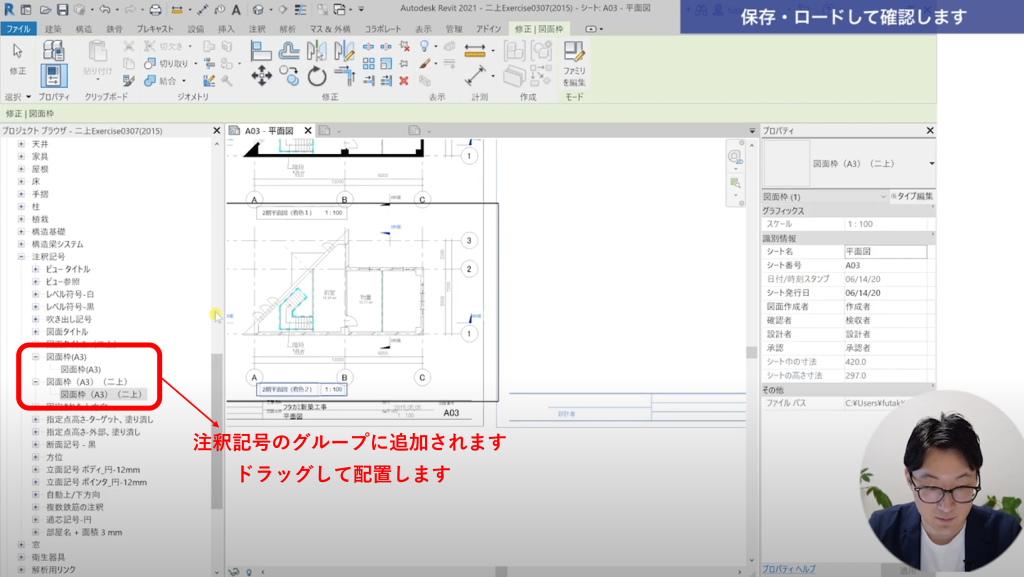

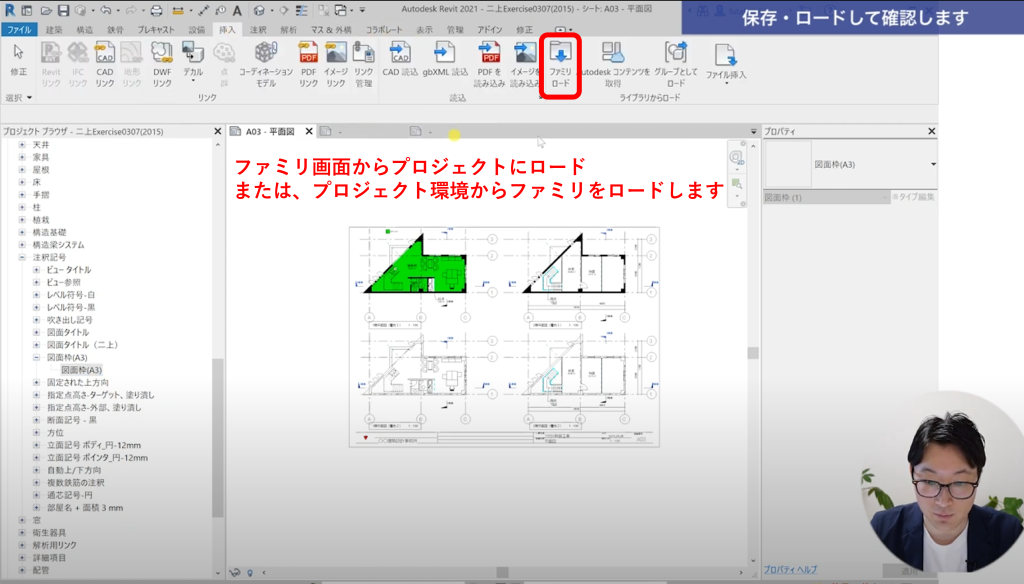

２．保存・ロードして確認

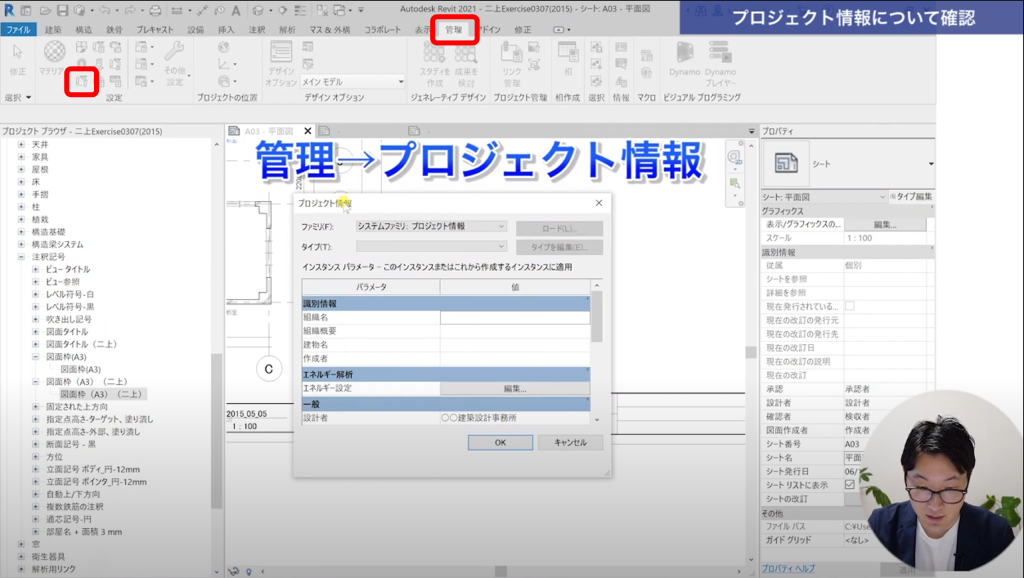

３．プロジェクト情報についての確認

４．おわりに

この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門を参考に、自分で実践して学んで気づいた点を記しています。
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。

それではいってみましょう。

１．Revitで図面タイトルのファミリを作成する方法

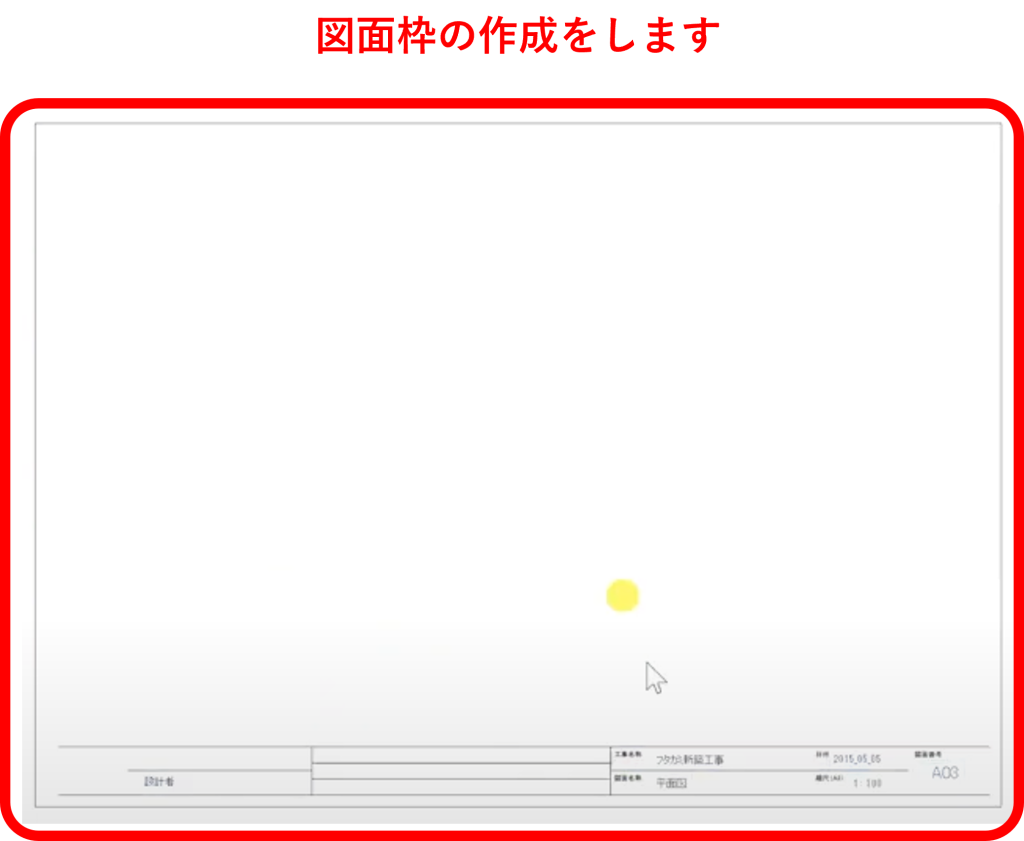

１－１完成形の確認（既成の図面枠を編集）

本記事では、図面枠のファミリを作成します。

以前こちらの動画で、「ロードした既成の図面枠を編集する方法」も紹介しています。

Revitで図面（シート）を作成する方法

この動画ではプロジェクトブラウザにある＜ファミリ＞→＜注釈記号＞→＜図面枠（A3）＞を使っていました。
シートから＜図面枠（A3）＞を選択し、修正タブの＜ファミリを編集＞を選択します。
そうするとファミリの編集モードに入り、既成の図面枠を編集することができます。

注意点としては、図面枠を構成しているファミリ【文字・ラベル】のタイプです。
文字：プロジェクト内で編集できない
ラベル：パラメータを設定して編集できる

これらの違いに注意して図面枠を作成していきましょう。

本記事では、この既存の図面枠を編集する方法ではなく、新規で図面枠ファミリを作成していきます。

１－２図面枠を作成します

まずは図面枠を新規作成します。

＜ファイル＞→＜新規作成＞→＜ファミリ＞
テンプレートファイルが開かれるので、図面枠フォルダを開きます。
＜A3メートル単位.rft＞を選択します。

そうすると、図面枠のファミリテンプレートが開かれます。
ここから線を描いて図面枠を作成していきます。

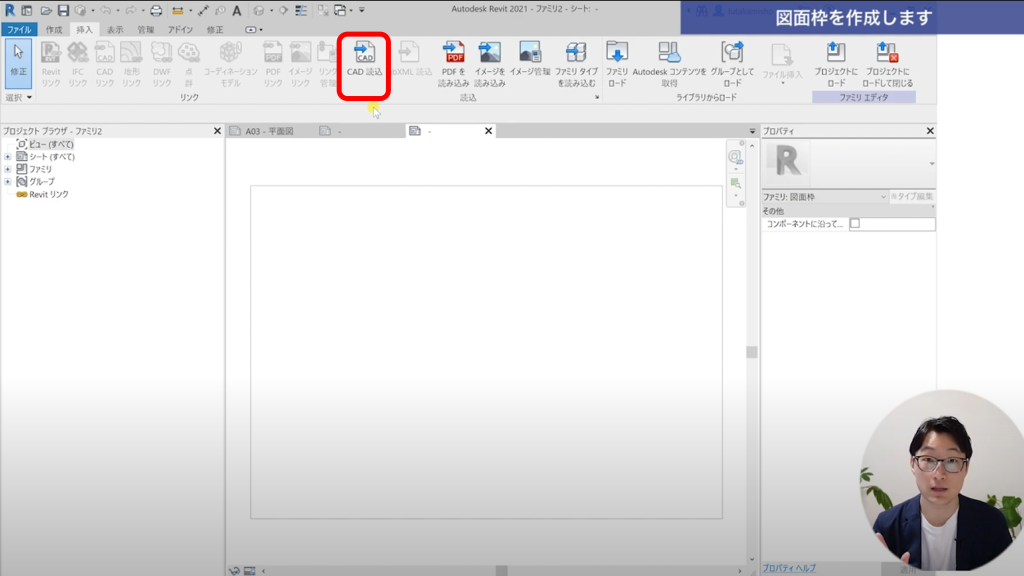

また、＜挿入＞タブに＜CAD読込＞コマンドがあります。
ここからCADを読み込み作成することも可能です。
今回は０から新規作成していきます。

まずは図面枠を書いていきます。

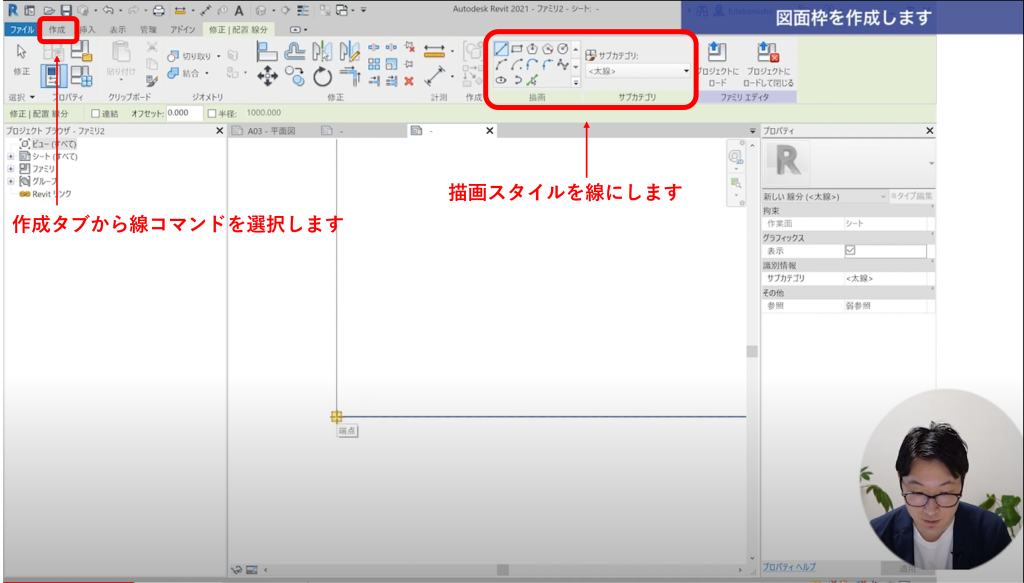

＜作成＞タブの＜線＞を選択し、描画モードは＜線＞を選択します。
サブカテゴリは＜太線＞になっています。

図面枠の大枠を書いていきます。

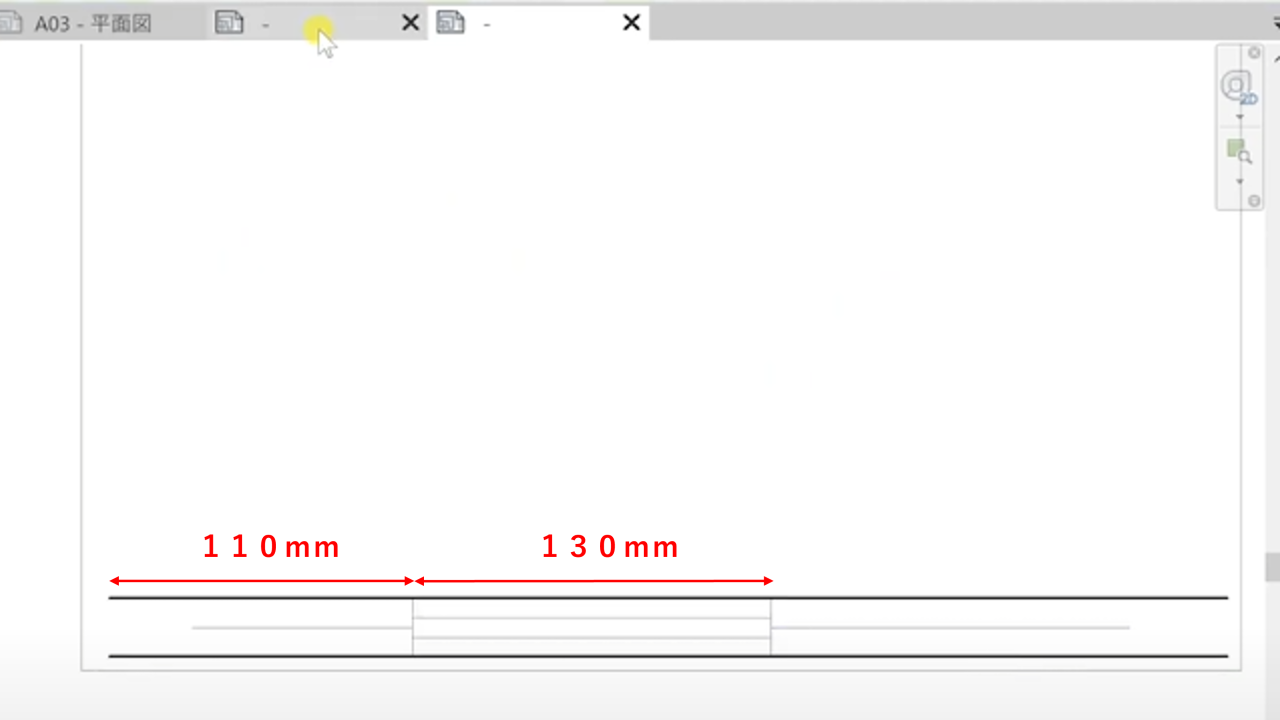

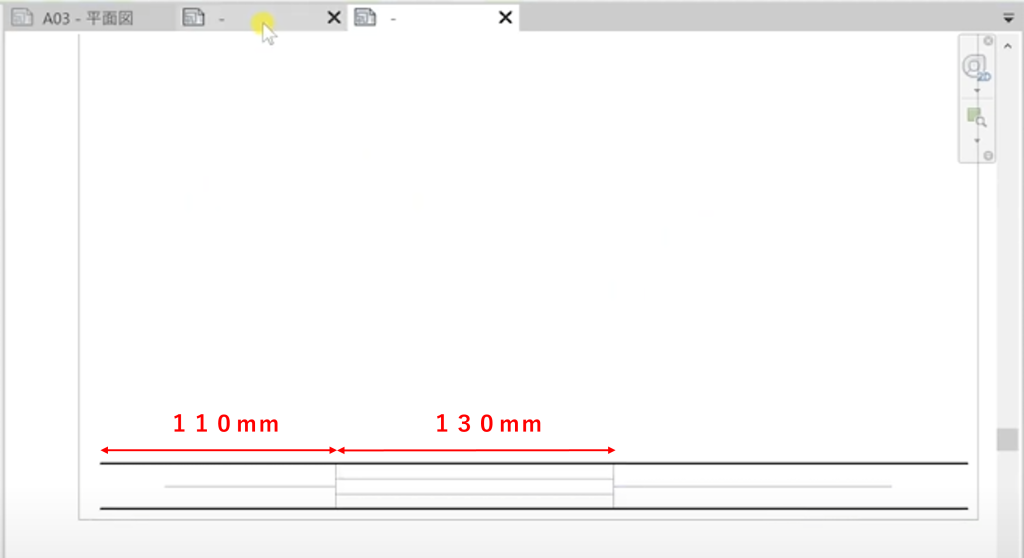

今回の図面枠の寸法は、前回使用した図面枠の寸法を参考にしていきます。

次に枠の内側を記入していきます。
＜作成＞タブの＜線＞を選択し、描画モードは＜線＞を選択します。
サブカテゴリは＜細線＞で記入していきます。

１－３文字・ラベルを書く

枠のラインを記入できたので、次は文字・ラベルを書いていきます。
＜作成＞タブ→＜文字＞を選択します。
タイプが8mmになっているので、＜タイプ編集＞から文字サイズが2mmのタイプを複製していきます。
今回は文字フォントを＜MS UI Gothic>、文字サイズを＜2mm＞で複製します。

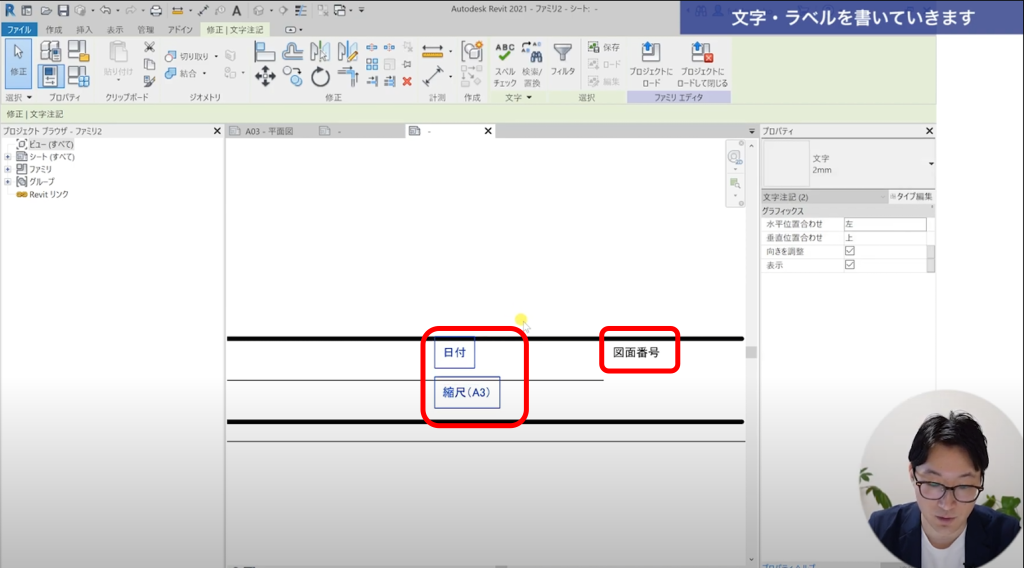

文字タイプが複製できたら、図面枠に＜図面番号＞として文字を配置していきます。
同様のやり方で、＜日付＞＜縮尺(A3)＞＜工事名称＞＜図面名称＞を配置します。

次にラベルを作成していきます。
＜作成＞タブ→＜ラベル＞を選択し、ラベルを置きたい場所でクリックします。

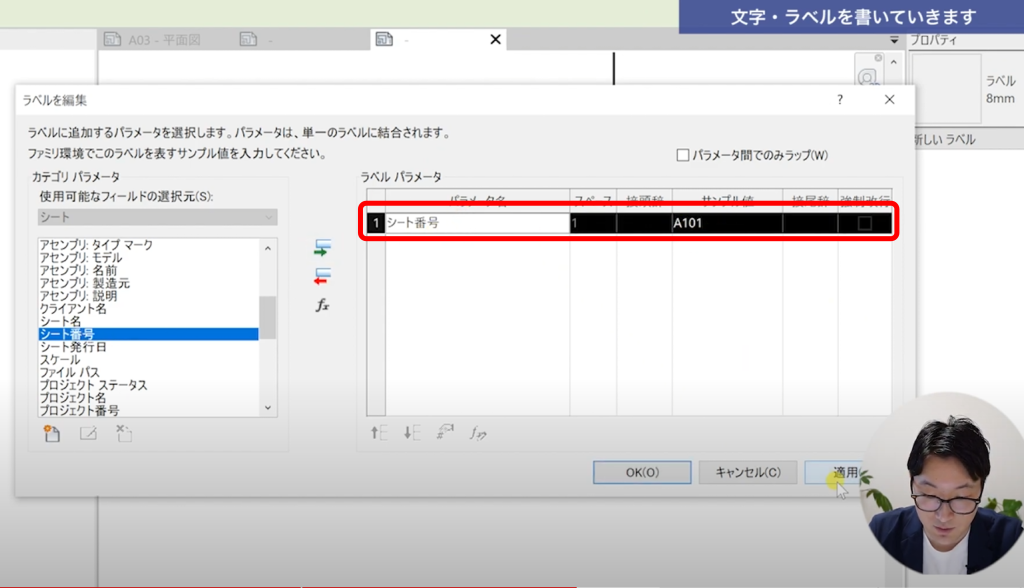

＜ラベルを編集＞ダイアログが表示されるので、＜シート番号＞をラベルパラメータに追加します。

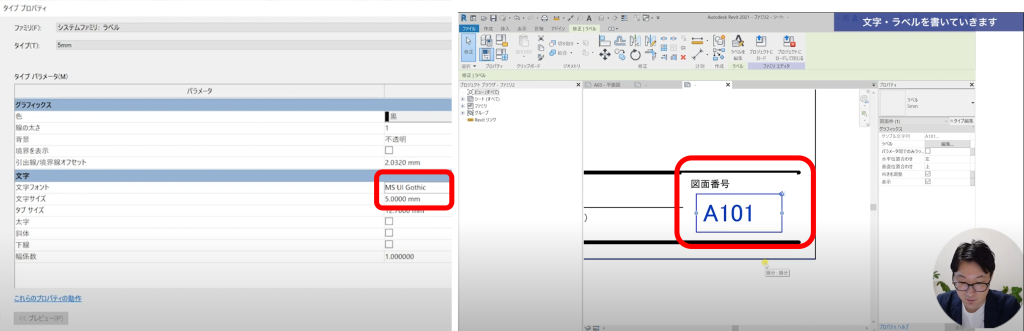

文字と同様に、ラベルもタイプを複製します。
今回は文字フォントを＜MS UI Gothic>、文字サイズを＜5mm＞で複製します。

またラベルの位置に関しては十字キーでも調整できます。

同様に
・＜日付＞は＜プロジェクト発行日＞をラベルパラメータに選択
今回はラベルを複製し、文字サイズ＜3㎜＞で使用しました。
・＜縮尺（A3）＞は＜スケール＞をラベルパラメータに選択
日付同様に、ラベル3㎜で配置しました。
・＜工事名称＞は＜プロジェクト名＞をラベルパラメータに選択
・＜図面名称＞は＜シート名＞をラベルパラメータに選択

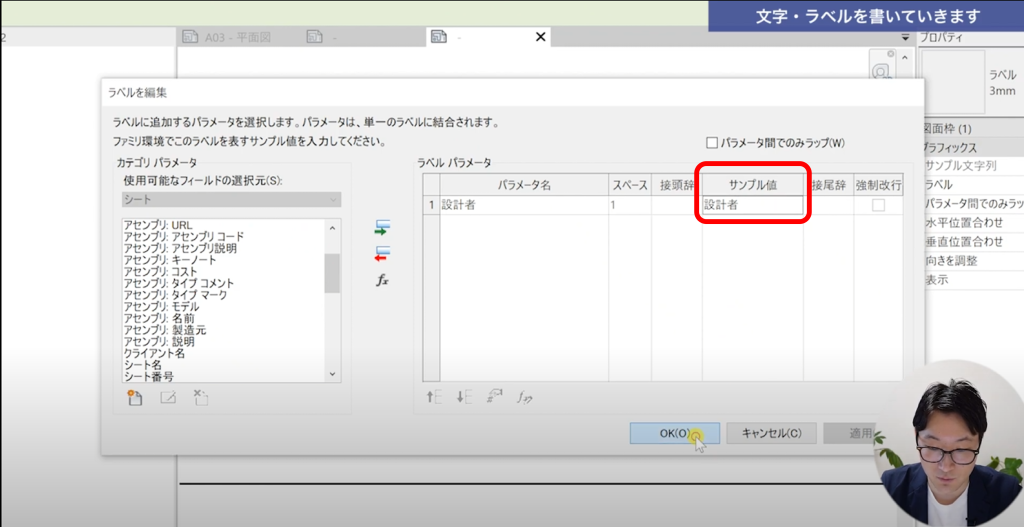

最後に図面枠左側に設計者のラベルを作成し、配置します。
