1.Revitの基本の使い方③

今まで2次元のCADしか使ったことがないという方で、これからBIMをやっていこうと思っている方へ。

最近よく耳にするRevitの基本的な使い方を知りたいですか?

本記事ではRevitの基本的な使い方で、以下の内容について解説します。



目次

1.Revitの基本の使い方③
1-1円を作成
1-2回転
1-3移動
1-4コピー
1-5トリム・延長

2.仮寸法の文字の大きさの変更

3.おわりに



この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門を参考に、自分で実践して学んで気づいた点を記しています。
とても分かりやすい本なので、まだ購入されていない方は、購入してみてはいかがでしょうか?



それではいってみましょう。



1.Revitの基本の使い方③

1.Revitの基本の使い方③



1-1円を作成

作業をするため、まずは「製図ビュー」を立上げます。

<表示タブ>→<製図ビュー>→ビューの名前とスケールを設定します。

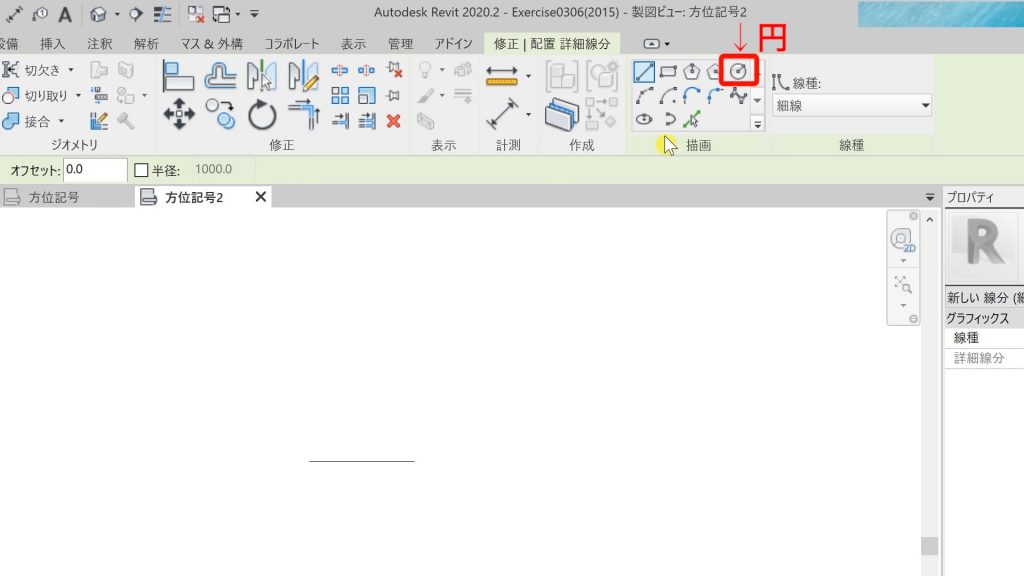

1-1円を作成円の書き方は、<注釈タブ>→<詳細線分>→<描画パネルで円を選択>を選択します。



1-1円を作成次に作業エリアの任意の点でクリックします。これが中点になります。

半径の大きさのガイドが出るので、作成したい半径のところで2点目をクリックします。

※2点目をクリックする前に、キーボードで数字を打てば、半径を指定することもできます。



1-2回転

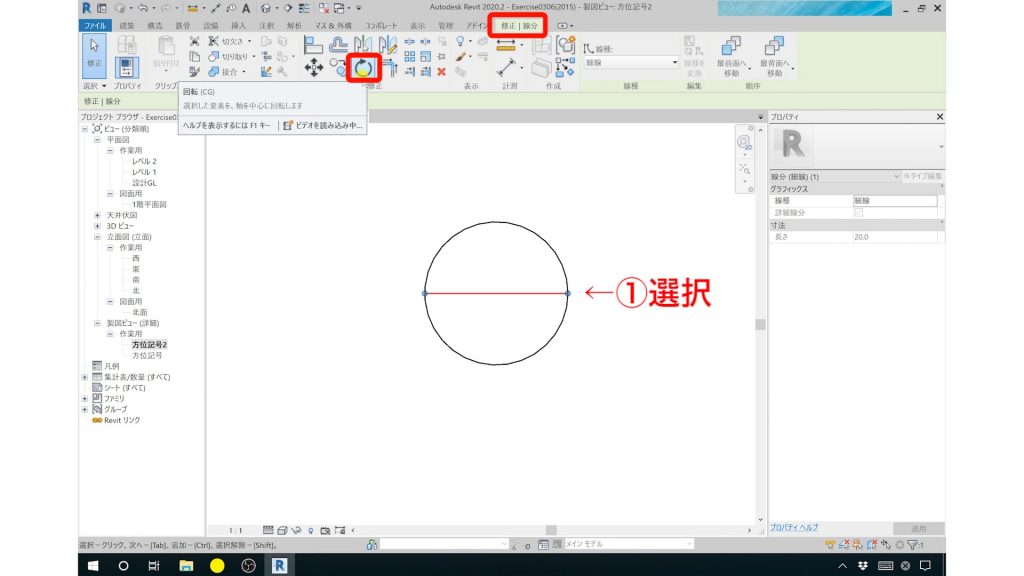

1-2回転オブジェクトの回転は、<回転したいオブジェクトを選択>→<修正タブ>→<回転>を選択します。

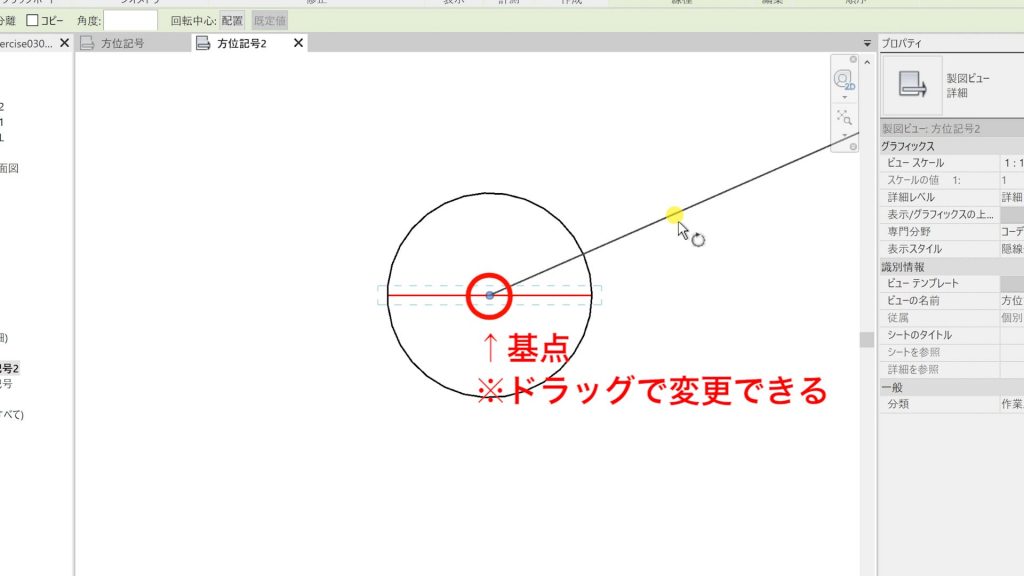

1-2回転そうすると、基点がでます。(青丸)

この青丸の基点は、ドラッグすることで、変更することができます。

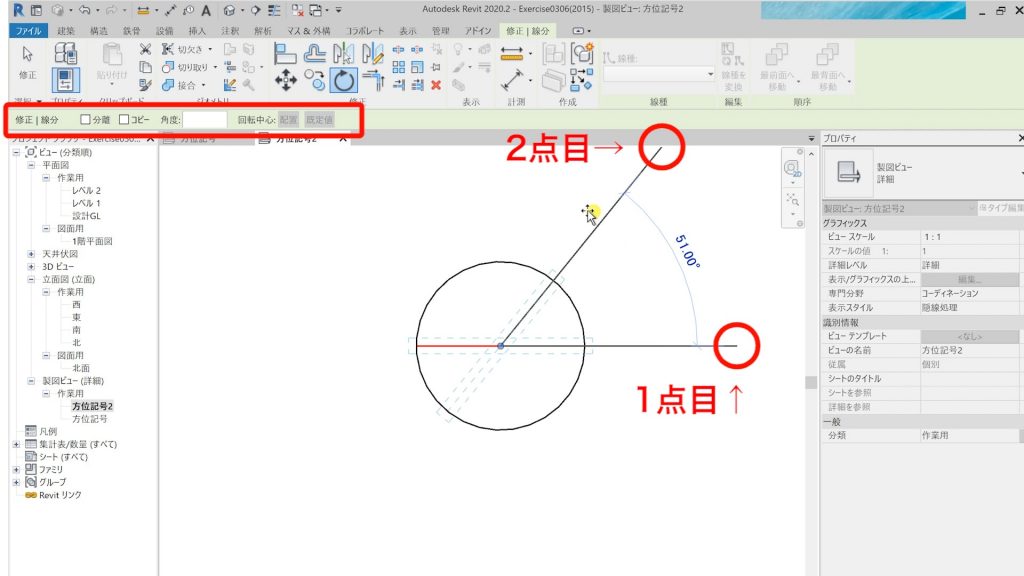

1-2回転この青丸を基点に、<1点目の角度をクリック>→<2点目の角度をクリック>すると、選択したオブジェクトを回転することができます。

※角度のガイドが出るので、任意の角度で2点目をクリックします。

※左上のオプションバーで、回転したものをコピーや、角度を指定することができます。



1-3移動

オブジェクトを移動する方法は3つあります。

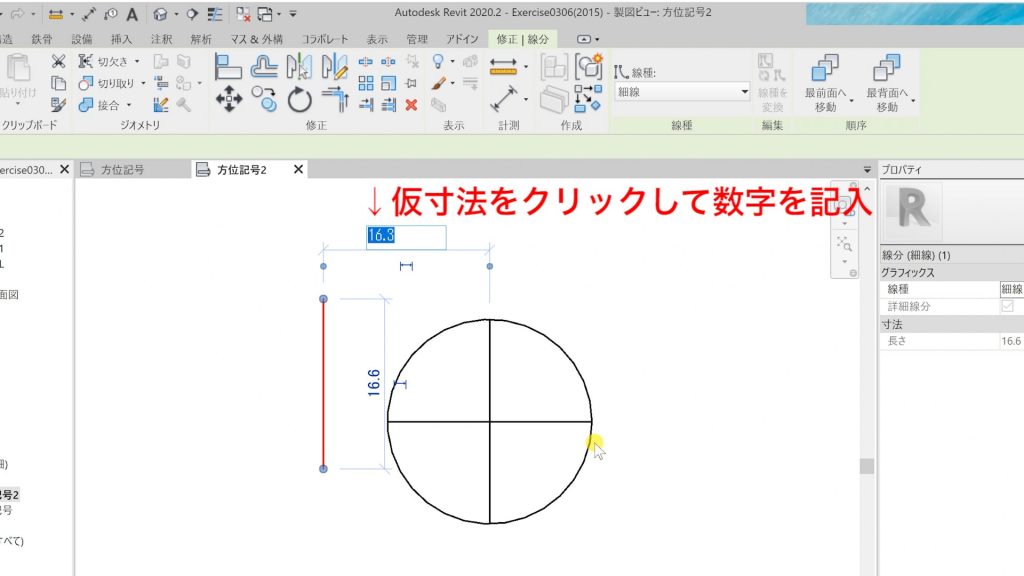

①仮寸法に数字を入れて移動する方法

1-3移動<移動したいオブジェクトを選択し、仮寸法をクリック>→任意の数字を入力

※仮寸法の押さえる位置は、仮寸法の青丸をドラッグして動かすことができます。

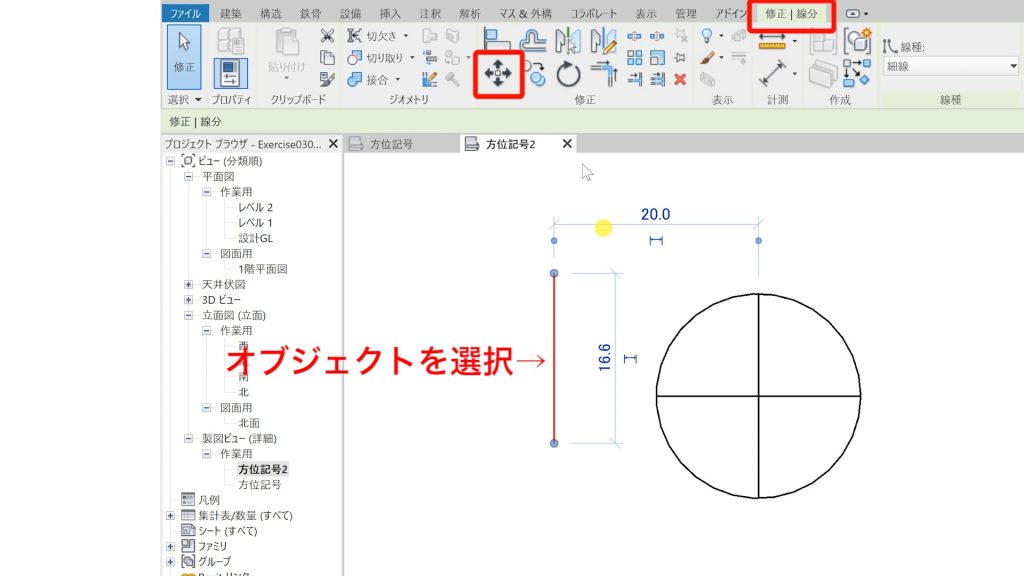

②移動コマンドで移動する方法

1-3移動<移動したいオブジェクトを選択>→<修正タブ>→<移動>コマンドをクリックします。

次に、移動の基点としたい位置で1点目をクリック→移動先の位置を2点目クリック、で移動することができます。

※円の作成のときと同様、1点目をクリックしたあと、任意の数値を入力し、<Enter>でも移動することができます。

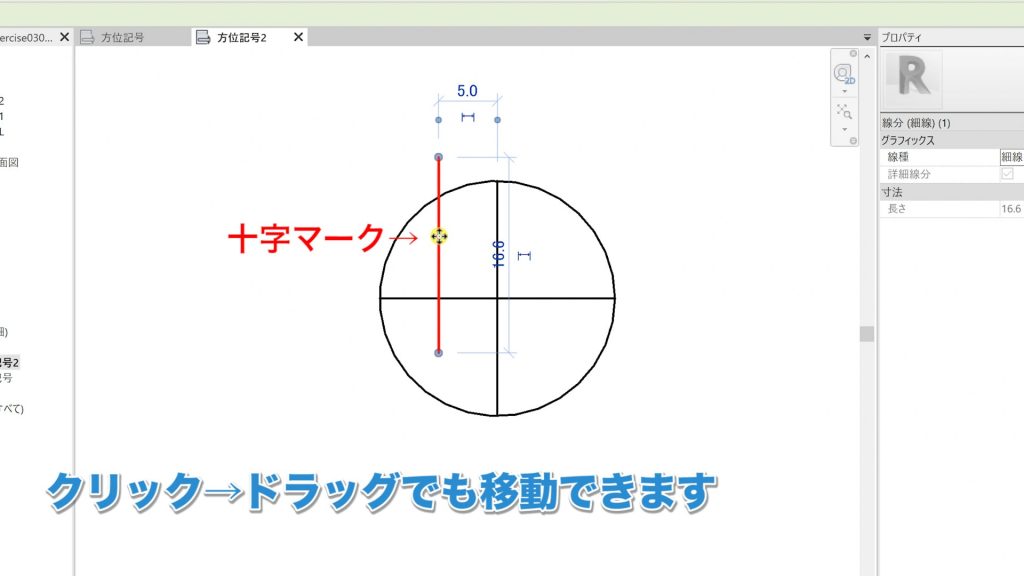

③オブジェクトをドラッグして移動する方法

1-3移動

<移動したいオブジェクトを選択>→オブジェクト上にカーソルを合わせると、十字マークがでます。

この状態でドラッグすると移動することができます。



1-4コピー

コピーの方法は2つあります。

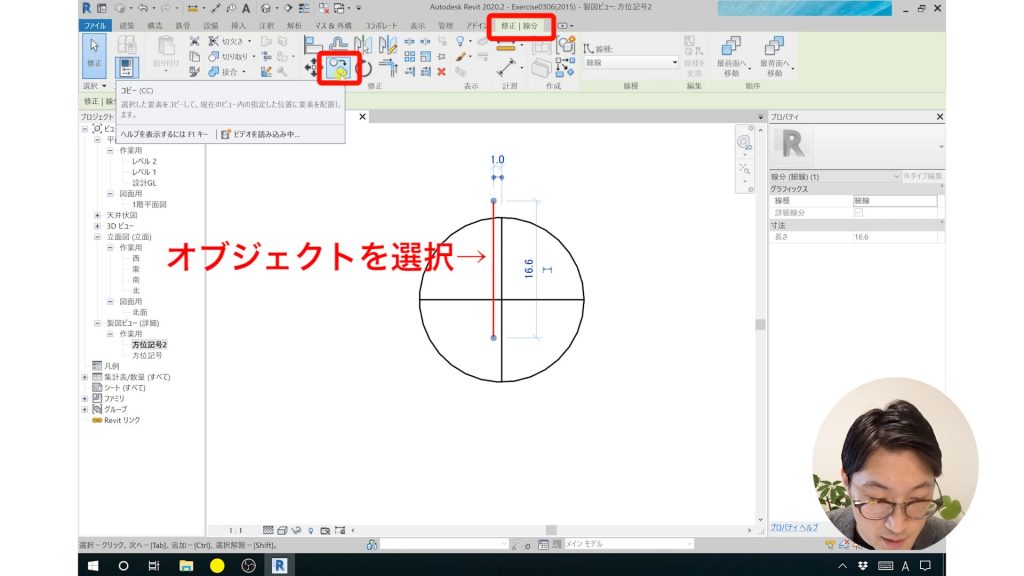

①コピーコマンドでコピーする方法

1-4コピー<コピーしたいオブジェクトを選択>→<修正タブ>→<コピー>

あとは移動のときと同じですが、<基点を1点目クリック>→<コピーしたい位置で2点目をクリック>でコピーすることができます。

※移動のときと同様、1点目をクリックしたあと、任意の数値を入力し、<Enter>でもコピーすることができます。

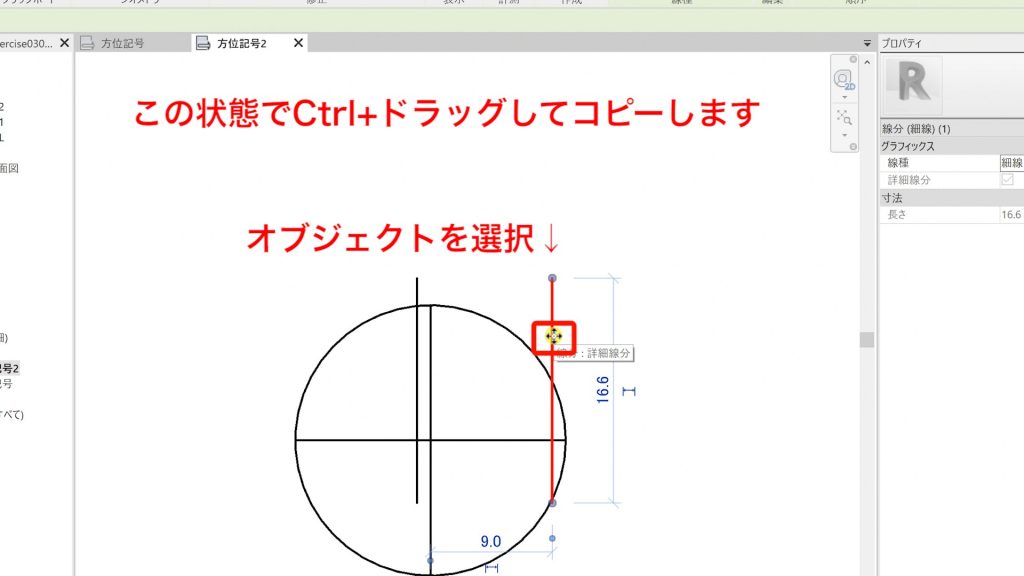

②Ctrl+ドラッグでコピーする方法

1-4コピー

<コピーしたいオブジェクトを選択>→オブジェクト上にカーソルを合わせ、<Ctrl+ドラッグ>でコピーすることができます。

エクセルと同じ動作なので、分かりやすいです。

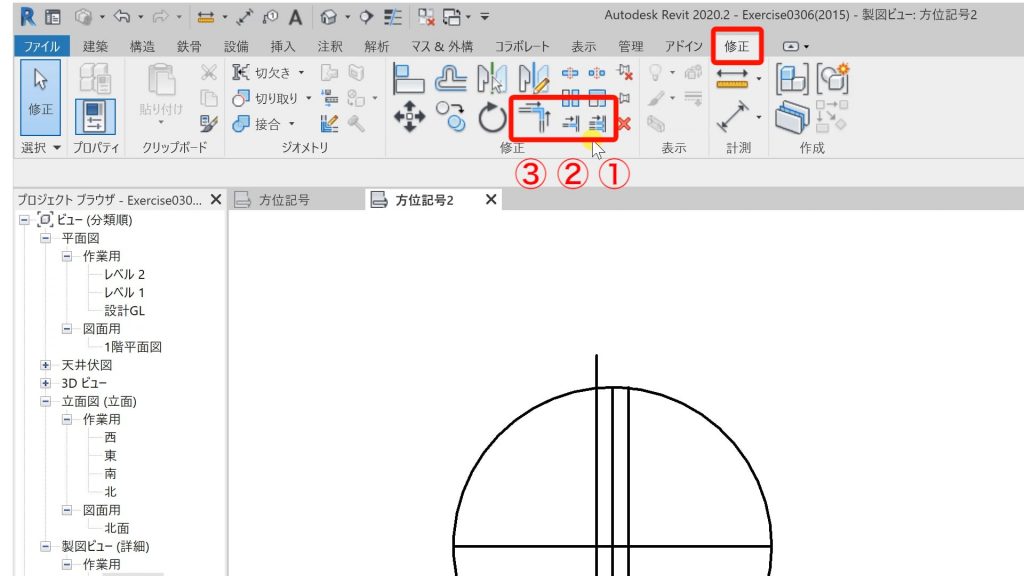

1-5トリム・延長

1-5トリム・延長

2次元のAutoCADでは「トリム」と「延長」が別々のコマンドでしたが、Revitでは同じコマンドになっています。

3種類あるので解説していきます。(上の画像参照)

①一番右側のコマンドは、複数要素をトリム・延長します。
<修正タブ>→<複数要素をトリム・延長>
要素とは、壁や梁、線分のことをいいます。
トリム・延長したい目的に対して、複数の要素を一度にトリム・延長することができます。

②一方、真ん中のコマンドは、単一要素をトリム・延長します。
<修正タブ>→<単一要素をトリム・延長>
①では複数の要素を一度に選択できましたが、②は1つの要素をトリム・延長します。

③一番左側のコマンドは、コーナーへトリム・延長します。
<修正タブ>→<コーナーへトリム・延長>
これはAutoCADでいう「フィレット」のコマンドです。
要素と要素を順にクリックすると、その延長線上でコーナーが作成されます。

トリム・延長はとてもよく使うコマンドなので、ショートカットに入れておきたいですね。



1-5トリム・延長トリム・延長のやり方ですが、まずはコマンドを選択します。
その状態で、
①どこまでトリム・延長したいか(目的)のラインをクリックします。
②トリムなら残す方をクリックします。(延長の場合は延長したい要素をクリックする)
③そうすると、目的のラインまでトリムされます。

2.仮寸法の文字の大きさの変更

Revitでは、線を書いたり円を書いたりといった何か作業をする際に、ガイドとなる寸法が出てきます。これを「仮寸法」といいます。

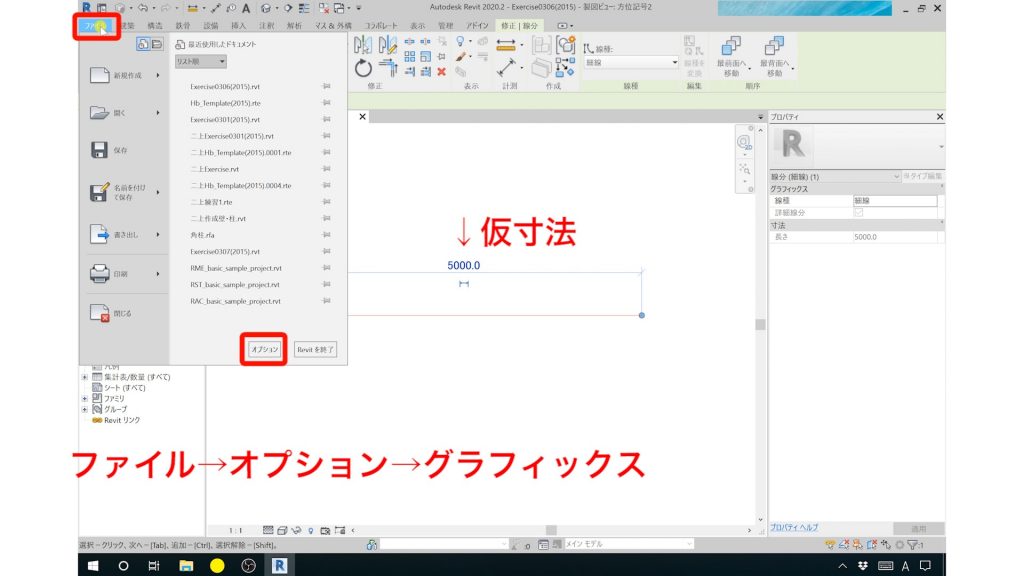

2.仮寸法の文字の大きさの変更この仮寸法の「文字のサイズ」を変更する方法は、<ファイル>→<オプション>→<グラフィックス>で変更することができます。



おわりに

いかがでしたでしょうか。

今回は、Revitの使い方③ということで、円、回転、移動、コピー、トリム・延長の操作方法をお伝えしました。

基本的な操作でよく使うコマンドなので、しっかりと覚えたいですね。
