Revitの文字の書き方を解説します

こんにちは。BIM CHANNELの二上です。

今まで2次元のCADしか使ったことがないという方で、これからBIMをやっていこうと思っている方へ。

Autodeskが出している、Revitの文字の書き方を知りたいですか?
また、文字サイズの変更など、編集方法についても知りたいですか?

本記事ではRevitの文字の書き方・編集方法について解説します。

目次

1.Revitの文字の書き方
1-1タイプを作成(文字の種類を増やす)
1-2文字を書く

2.文字の編集の方法(回転・移動・サイズ変更)
2-1回転
2-2移動
2-3文字サイズ・色を変更

おわりに



この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門を参考に、自分で実践して学んで気づいた点を記しています。
とても分かりやすい本で、愛用している方も多くいらっしゃいます。おすすめです。

それではいってみましょう。



1.Revitの文字の書き方

1-1タイプを作成(文字の種類を増やす)

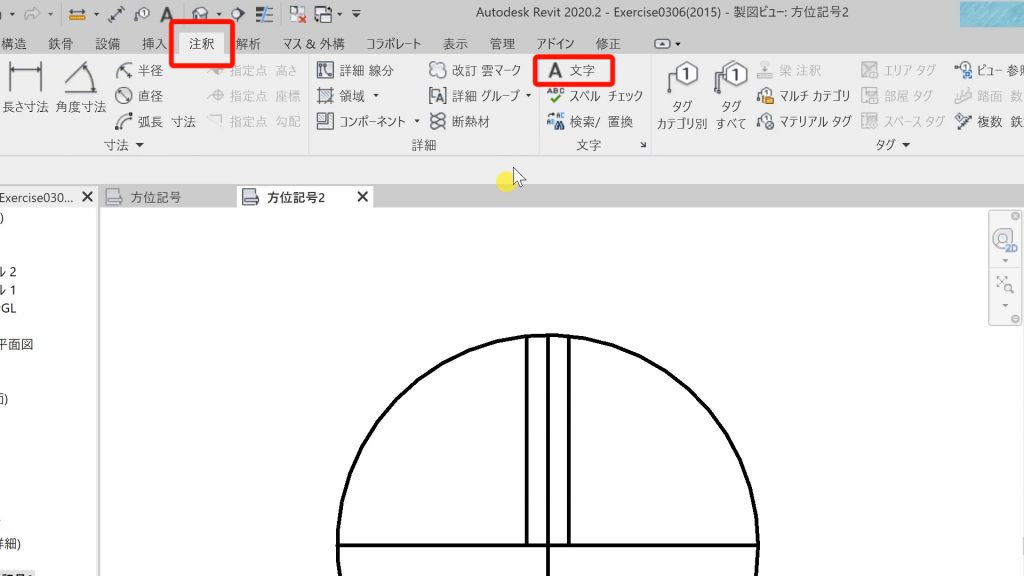

1.Revitの文字の書き方まず始めに、文字コマンドをクリックします。
<注釈タブ>→<文字>

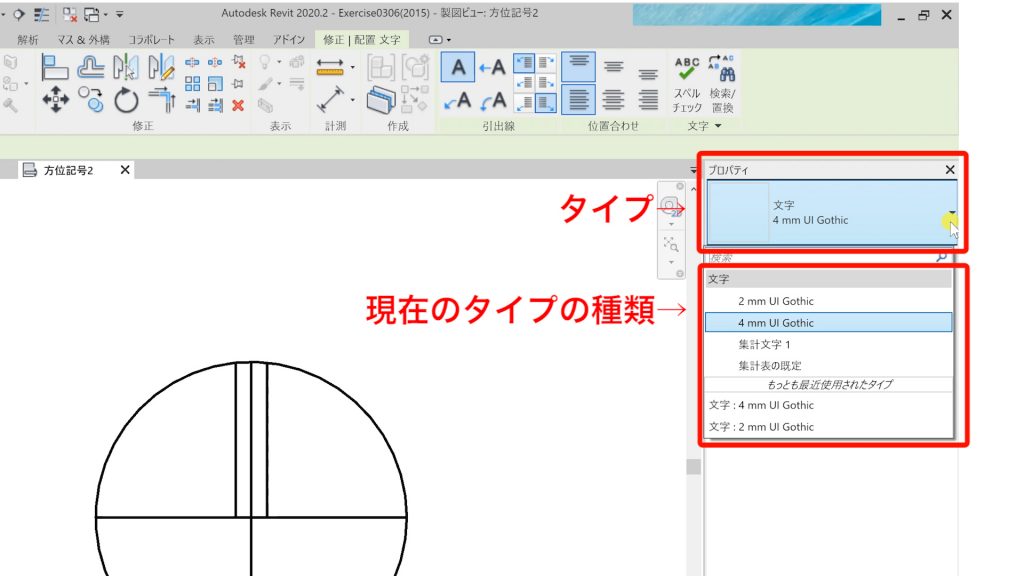

1.Revitの文字の書き方次に現在設定されているタイプを確認します。

プロパティの一番上に表示されているのが「タイプ」で、こちらをクリックすると、現在設定されているタイプの種類を確認することができます。

上記画像では以下の4つの種類があります。

・2mm UI Gothic
・4mm UI Gothic
・集計文字1
・集計表の既定

現在は4つしか文字の種類がないので、追加していきます。

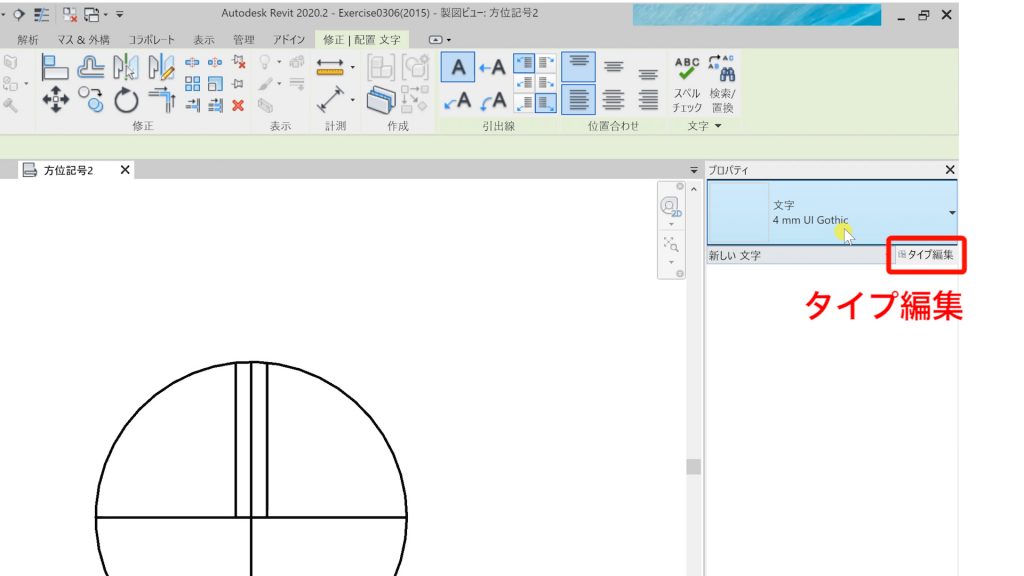

1.Revitの文字の書き方文字コマンドを入力した状態で、「タイプ」の右下にある「タイプ編集」を選択します。

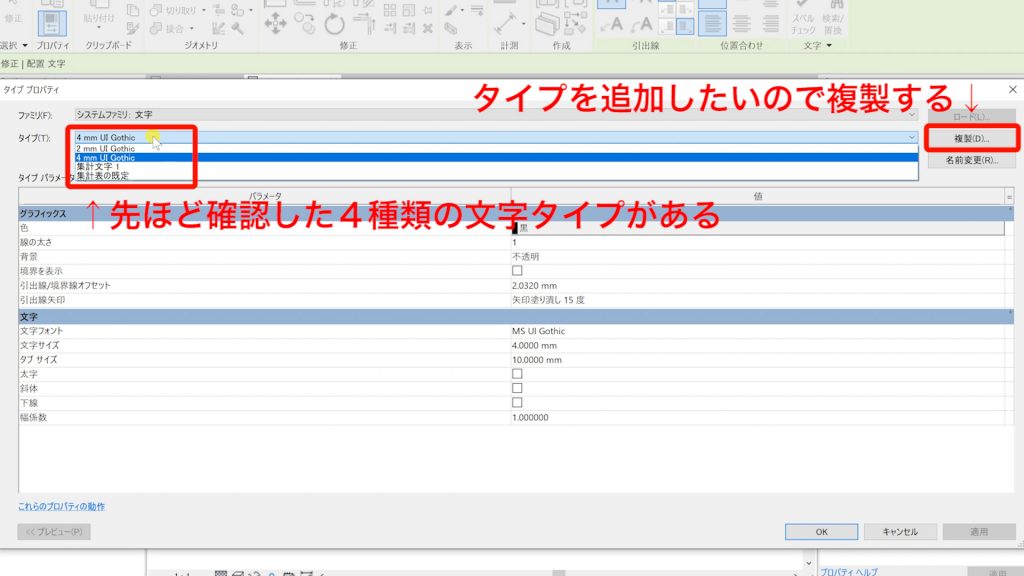

1.Revitの文字の書き方「タイププロパティ」ボックスが立ち上がります。

左側には現在設定されている4種類のタイプが確認できます。
こちらを追加していきたいので、右側にある「複製」をクリックします。

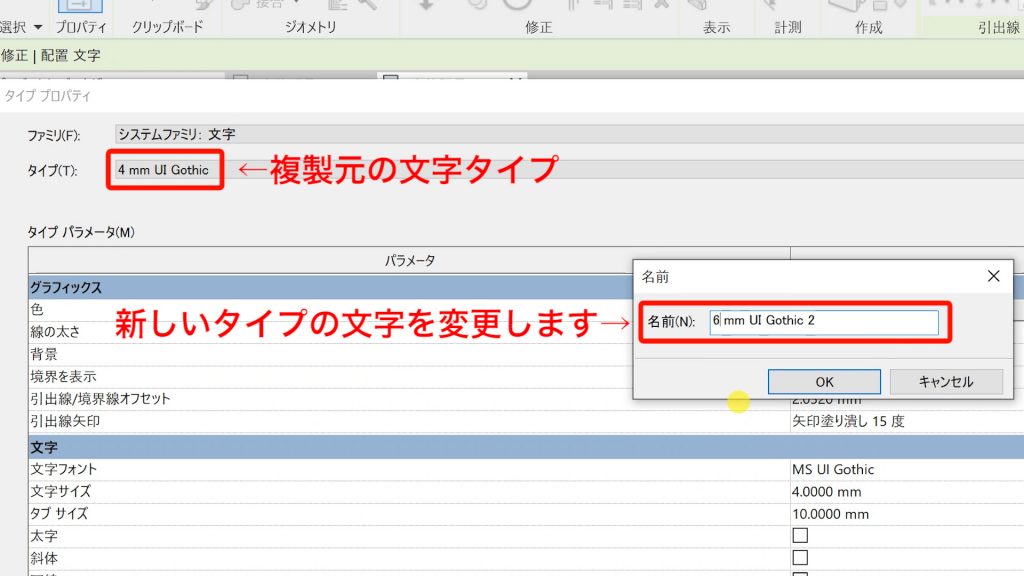

1.Revitの文字の書き方「名前」のボックスが立ち上がるので、任意の名前をつけます。

ここでは、「4mm UI Gothic」を複製して、「6mm UI Gothic」という名前に変更します。

名前を変更したら、「OK」をクリックします。

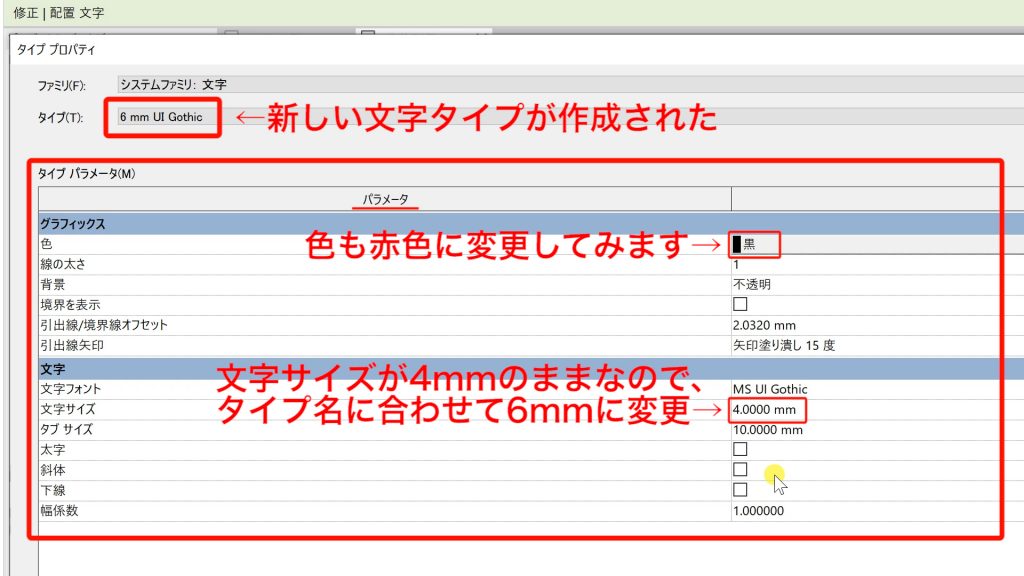

1.Revitの文字の書き方タイプ名に「6mm UI Gothic」が追加されたのが確認できます。

ただ、まだタイプ名を追加しただけなので、次にパラメータを変更します。

パラメータというのは、Revitのプログラムの動作を決定する数値や文字のことで、BIM(Building Information Modeling)のInformationの部分で、重要な概念の一つです。

分かりやすくするため、ここでは色のパラメータも「赤」に変更してみます。
設定が終わったら、ボックス右下の「OK」をクリックします。

※タイプ名とパラメータは連動しないので、注意してください。



1-2文字を書く

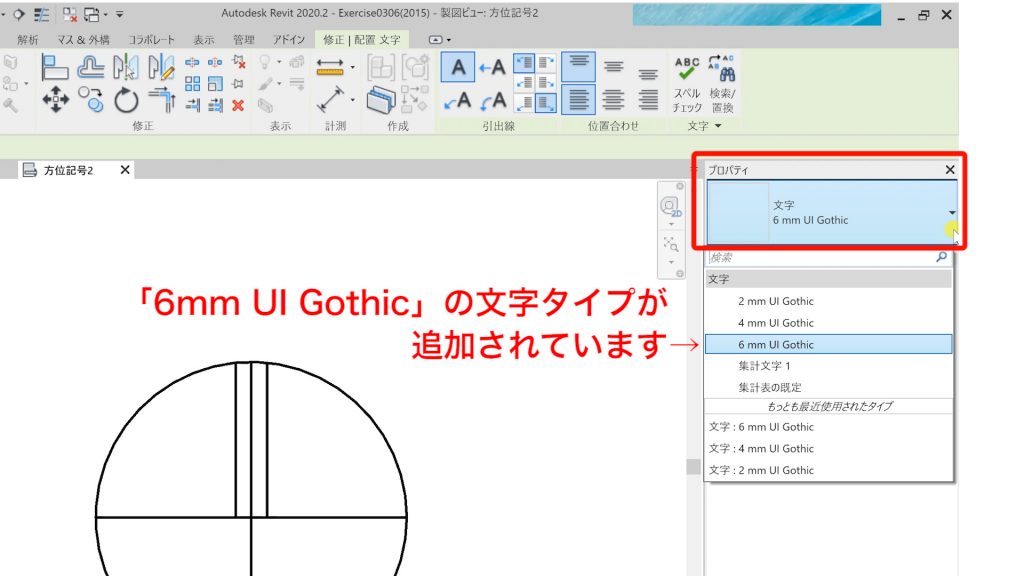

1.Revitの文字の書き方元の画面に戻り、プロパティのタイプ名をクリックすると「6mm UI Gothic」が追加されていることが確認できます。

こちらをクリックして選択します。



1.Revitの文字の書き方作業スペースの任意の場所でクリックすると、文字を入力することができます。

ここでは北を表す「N」と打ち込みました。
文字が大きく、赤色になっていることが確認できます。

パラメータで6mmと設定しましたが、この大きさというのは、「印刷したときに、6mmの大きさ」という意味です。

なので、スケールを大きくすると(例:1/100→1/300)、それに伴い、画面上の文字も大きくなります。

2.文字の編集の方法(回転・移動・サイズ変更)

2-1回転

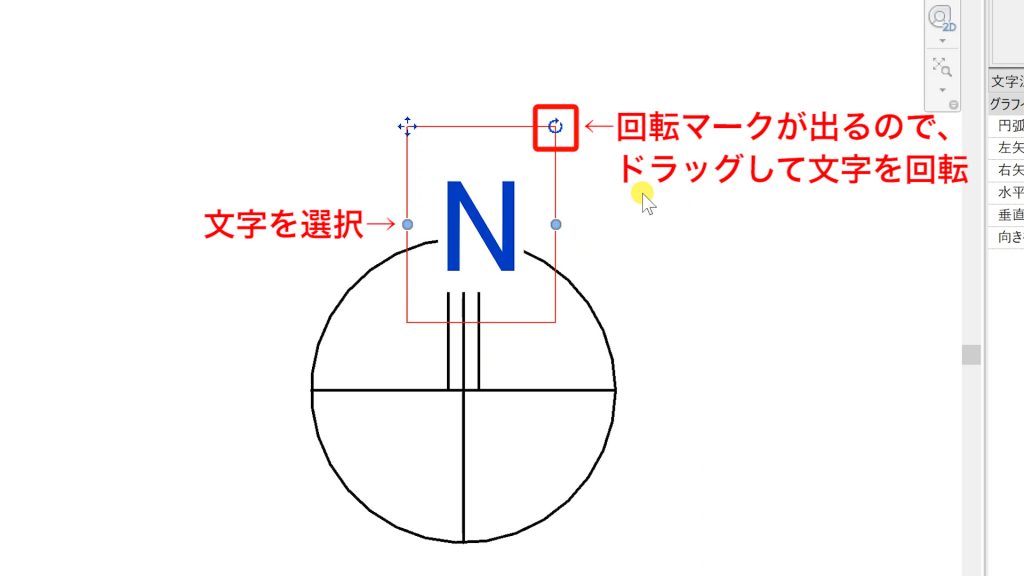

2.文字の編集の方法(回転・移動・サイズ変更)回転したい文字を選択します。

すると、文字の右上に回転マークが出るので、これをマウスでドラッグすることで、文字を回転することができます。



2-2移動

2.文字の編集の方法(回転・移動・サイズ変更)移動したい文字を選択します。

すると、文字の左上に移動マーク(十字)が出るので、これをマウスでドラッグすることで、文字を移動することができます。



2-3文字サイズ・色を変更

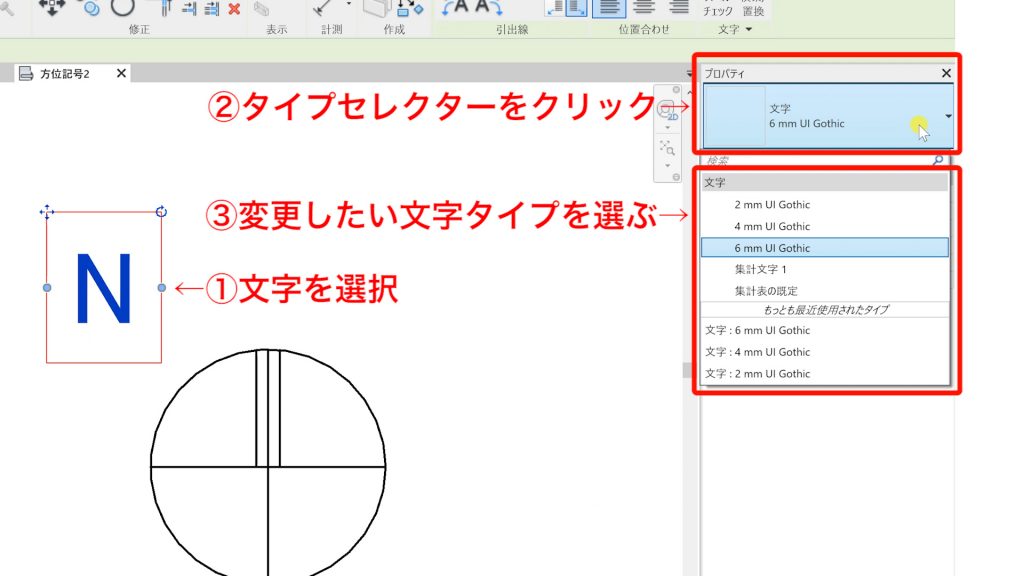

2.文字の編集の方法(回転・移動・サイズ変更)変更したい文字を選択します。

プロパティのタイプセレクターをクリックすると、現在設定されている文字タイプが下に出てきます。
変更したい文字タイプを選択することで、文字のタイプ(大きさや色)が変更されます。



おわりに

いかがでしたでしょうか?

今回は、文字の書き方、編集のしかたについてお伝えしました。

とてもよく使うコマンドなので、しっかり覚えたいですね。
