今まで２次元のCADを使ってきて、これからBIMを学ぼうと思っている方へ。
Revitの集計表の使い方を知りたいですか？
これまで計算機で行ってきた面積計算を、Revitでは自動で行うことができます。
本記事では建築面積を集計する方法について解説します。
１．Revitの集計表で建築面積を集計する方法
１－１．エリアを作成する
１－２．建築面積を集計する
２．おわりに
この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。
それではいってみましょう。
１．Revitの集計表で建築面積を集計する方法
１－１．エリアを作成する
集計表におけるエリアとは何でしょうか。まずは確認してみましょう。

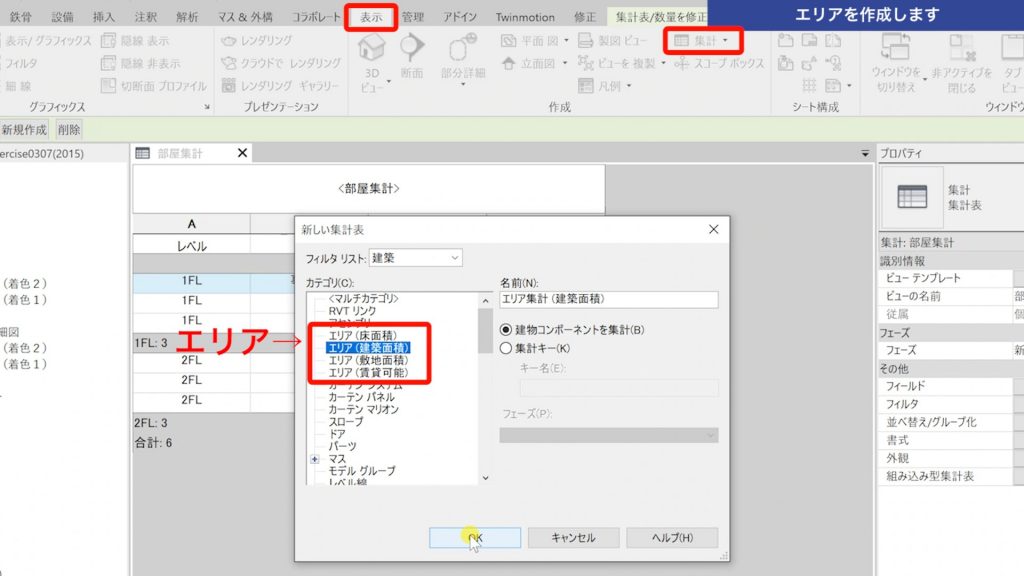

＜表示タブ＞→＜集計＞→＜集計表/数量＞をクリックし、新しい集計表を立ち上げます。
カテゴリの欄に「エリア（床面積）」や「エリア（建築面積）」とあります。
ここを選択して集計表を作るのですが、現在はまだエリアを作成していないので、「エリア（建築面積）」の集計表を作成できません。
なので、今回はこの「エリア」を作成するところから解説していきます。

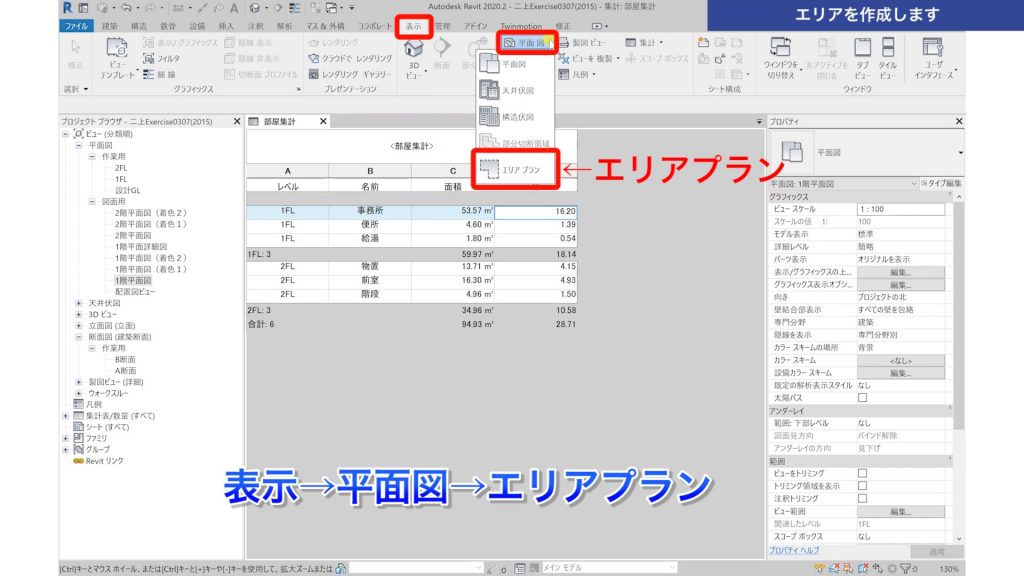

エリアの作成は、＜表示タブ＞→＜平面図＞→＜エリアプラン＞をクリックします。
（建築タブ→エリア→エリアプランの方法でも作成できます）

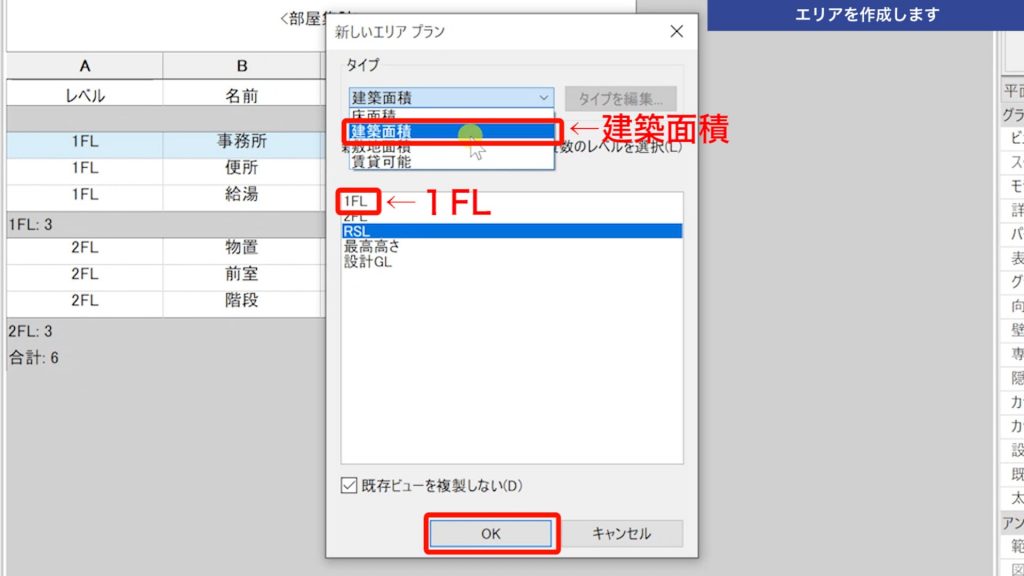

「新しいエリアプラン」ボックスが立ち上がりますので、タイプを「建築面積」、レベルを「１FL」を選択して「OK」します。

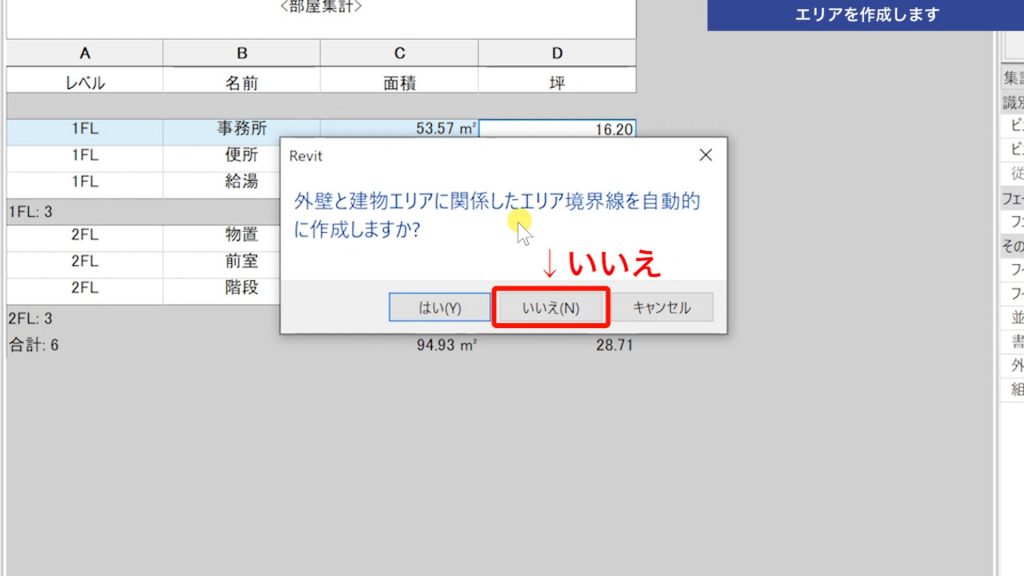

すると「エリア境界を自動的に作成しますか？」と聞いてきますので、「いいえ」をクリックします。
「はい」にすると、外壁面に沿って自動でエリア境界を作成してくれますが、今回は外壁面ではなく、壁芯を境界ラインとしたいので「いいえ」にします。
新しく１FL（エリアプラン）のビューが作成されました。

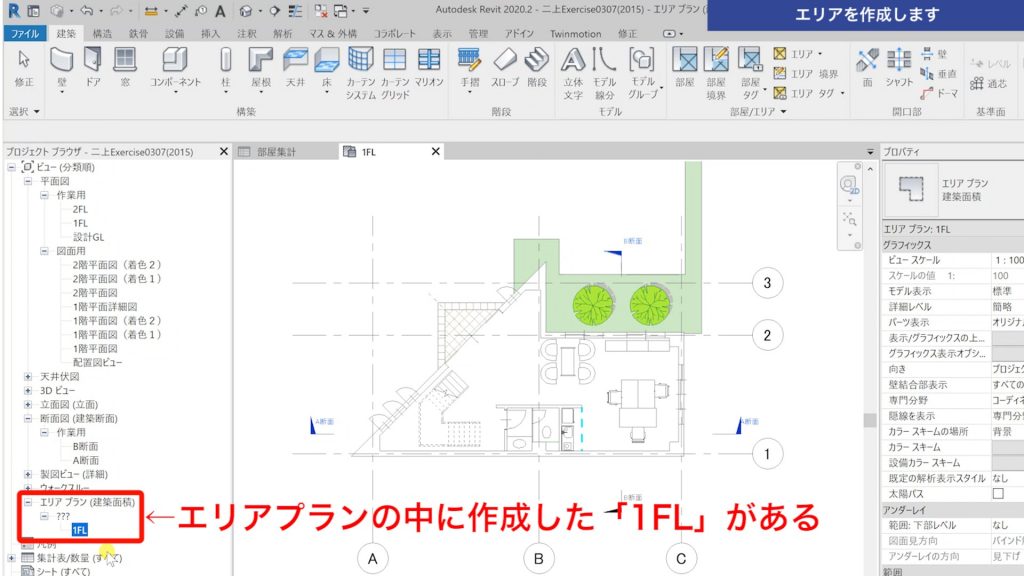

このビューがどこにあるかというと、プロジェクトブラウザの中に「エリアプラン（建築面積）」というタブが作成されています。
その中に、作成した「１FL」のビューがあり、現在こちらを開いている状態です。
※レベルの「１FL」と違いますので注意してください。
新しく作ったビューの中で、エリア境界を作成していきます。

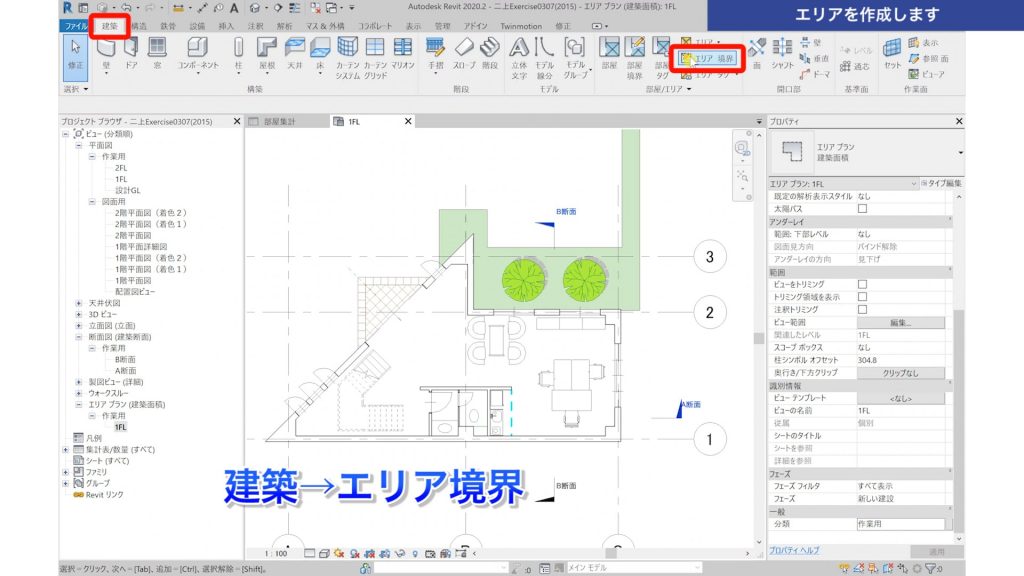

＜建築タブ＞→＜エリア境界＞をクリックします。

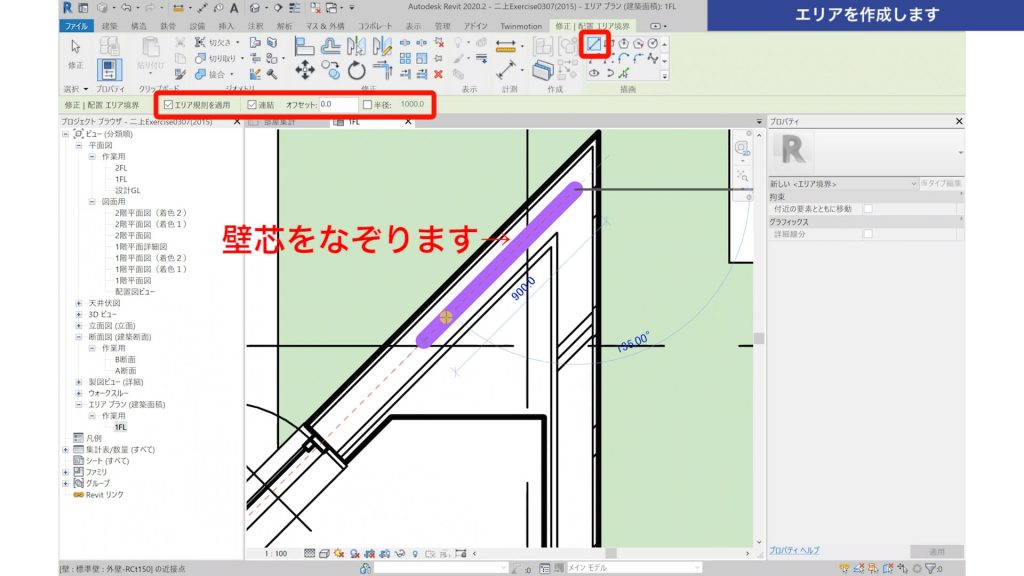

描画は「線」、オプションバーの連結に✅を入れて、境界ラインとしたい外壁芯をなぞっていきます。
※外壁芯が分かりにくい場合は、表示スタイルを「簡略」から「詳細」に変更してみてください。
境界ライン（紫のライン）を閉じて、エリア境界を作成します。
エリア境界が作成できたら、次は「エリア境界」の中に「エリア」を作成します。

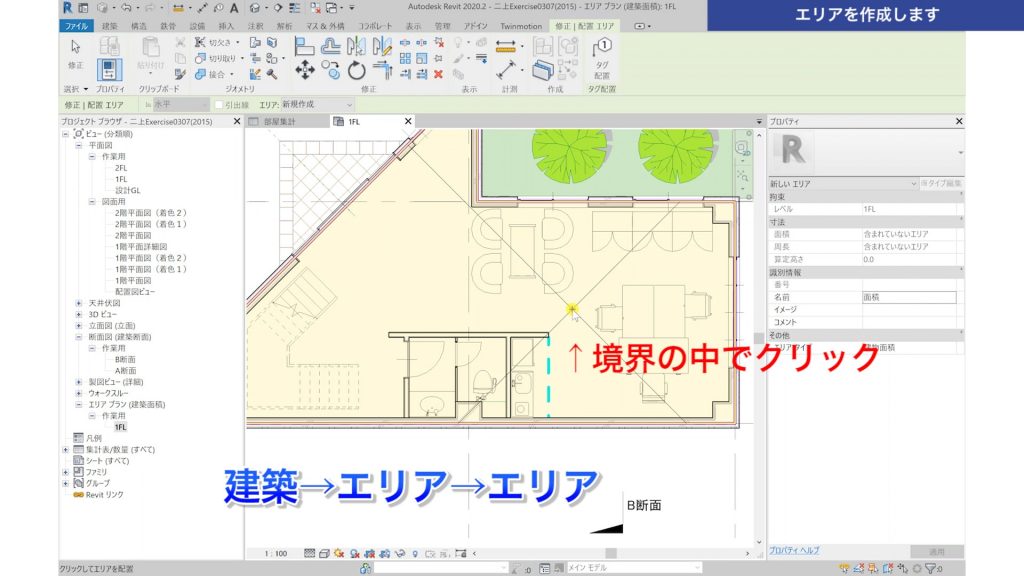

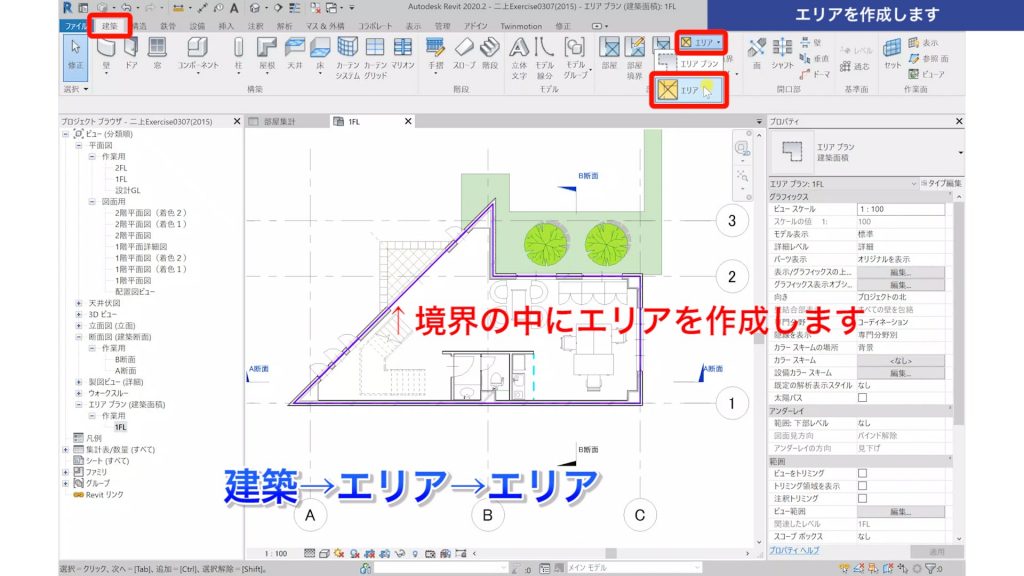

＜建築タブ＞→＜エリア＞→＜エリア＞
エリア境界の中でクリックして「エリア」を作成します。

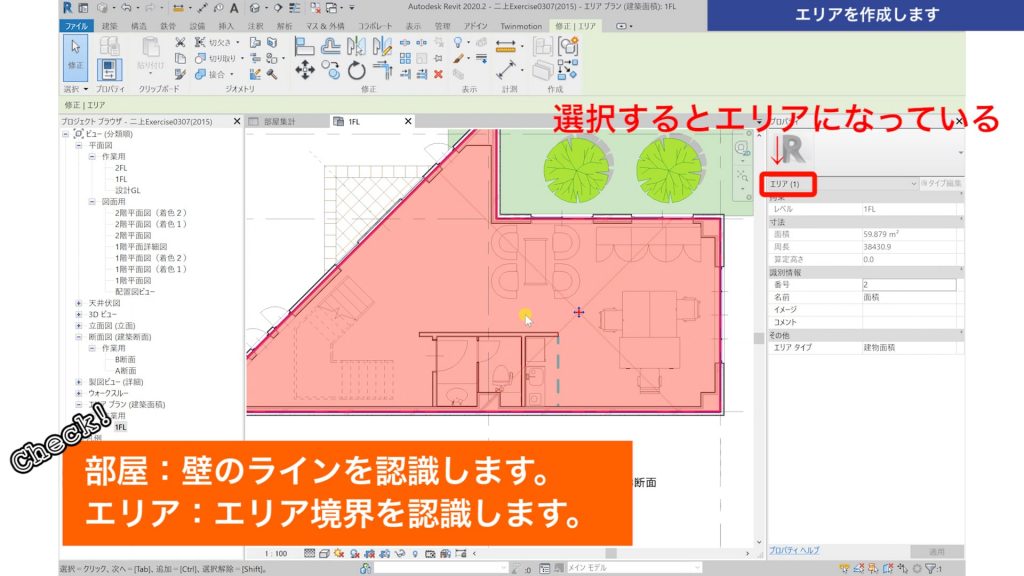

注意点としては、今回作った「エリア」と以前作った「部屋」が似ているということです。
選択するとプロパティに「エリア」と表示されるので、確認するようにしましょう。
１－２．建築面積を集計する
エリアを作成できましたので、ここから集計表を作成していきます。

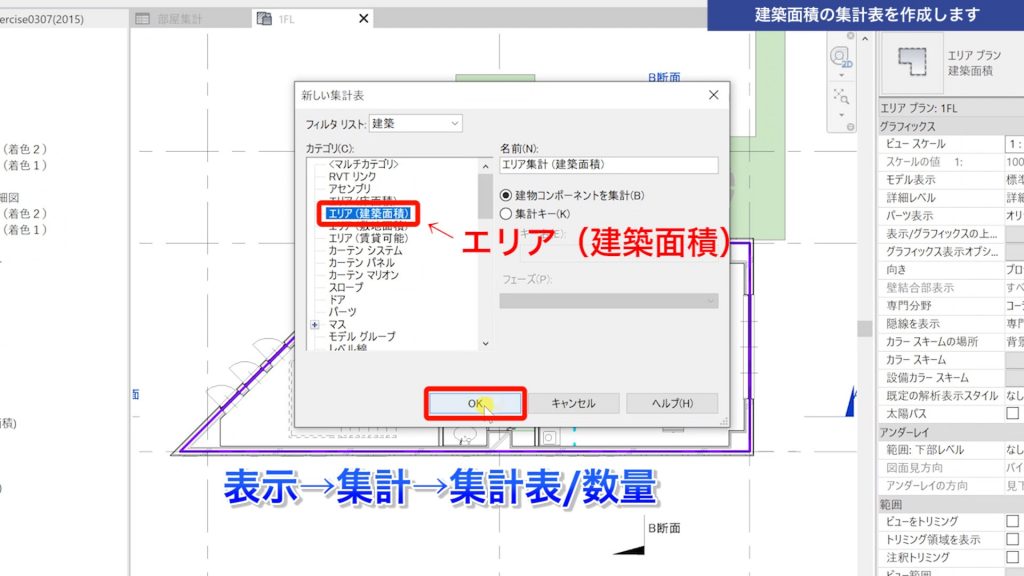

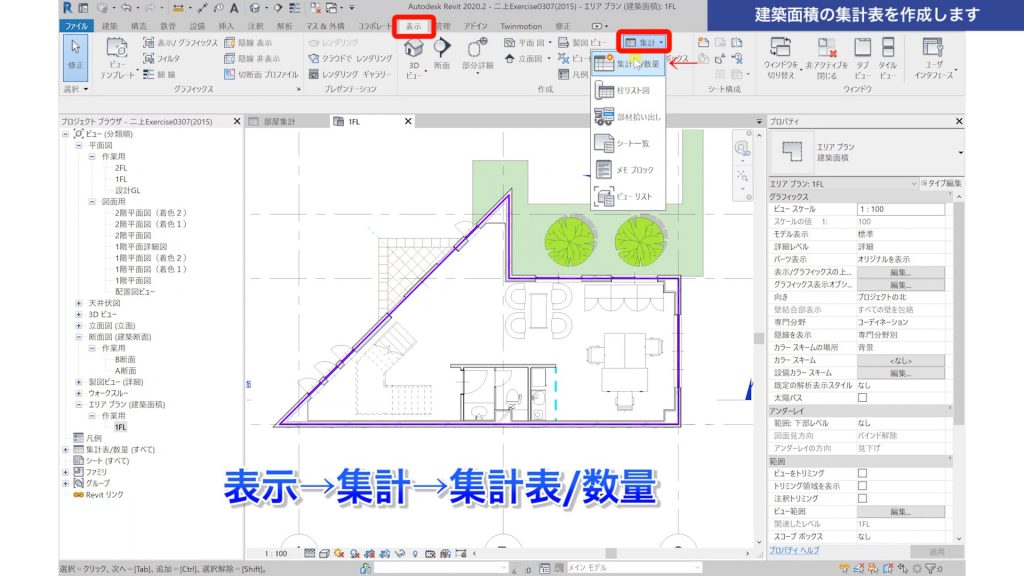

＜表示タブ＞→＜集計表＞→＜集計表/数量＞をクリックします。
「新しい集計表」ボックスが立ち上がりますので、先ほど作成した「エリア（建築面積）」を選択し「OK」します。

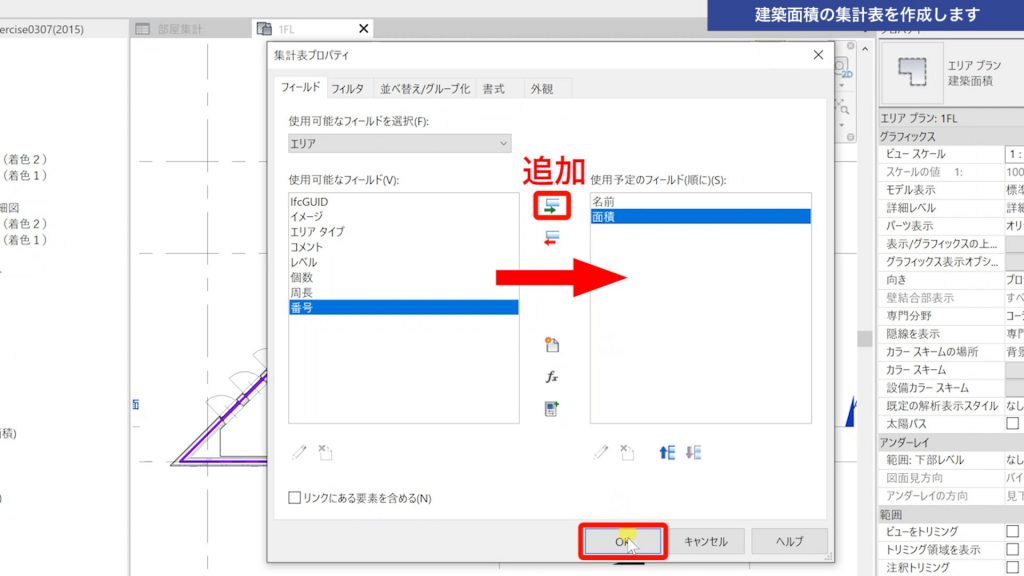

「集計表プロパティ」ボックスが立ち上がります。
左欄から「名前」と「面積」を右欄に追加して、「OK」します。

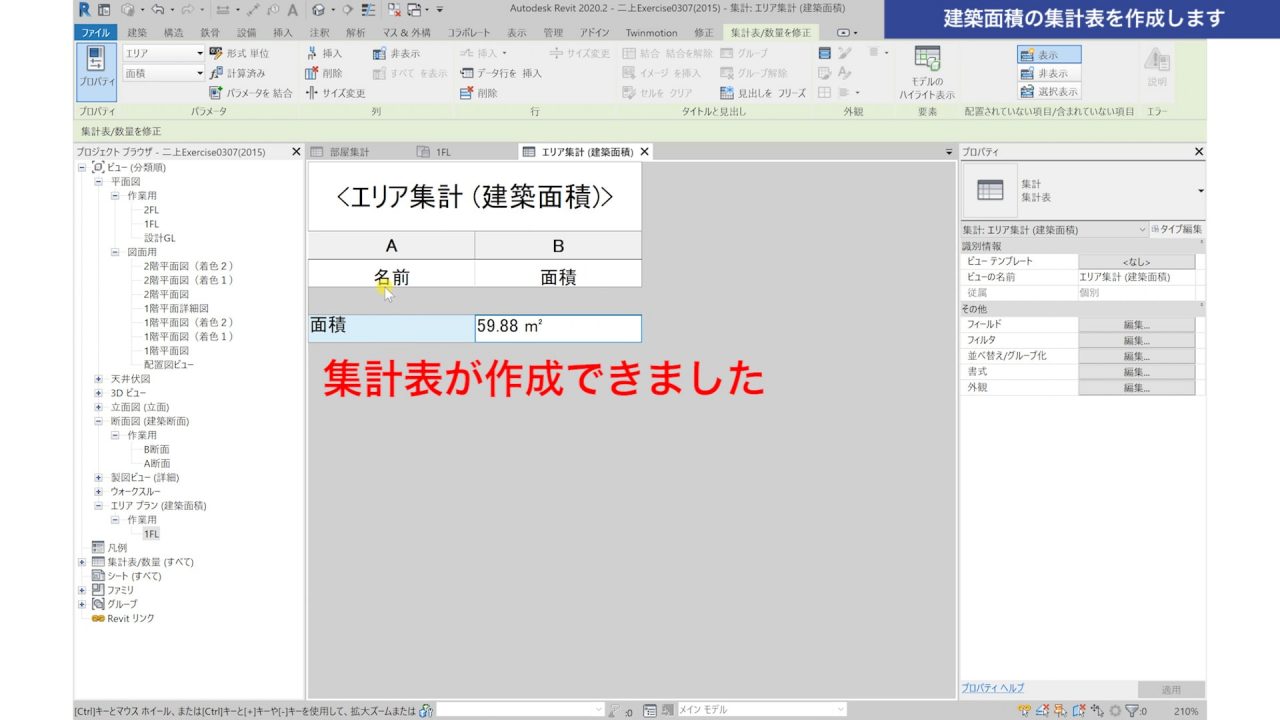

建築面積の集計表が作成できました。
「面積」の名前を「建築面積」等に変更したい場合は、集計表のプロパティで修正するか、エリアプランビューに戻ってエリアを選択し、プロパティで名前を変更する方法があります。
２．おわりに
いかがでしたでしょうか。
今回は「エリア」を作成してから、建築面積を集計する方法を解説しました。
「レベルの１FLビュー」では「エリア」を作成することができませんので注意が必要です。
かならず、「エリアプランの1FLビュー」を作成してから、「エリア」を作成してください。
