今まで２次元のCADしか使ったことがないという方で、これからBIMをやっていこうと思っている方へ。
Revitでの壁の作図方法を知りたいですか？
本記事ではRevitの壁の作図方法を解説します。
１．Revitの壁の作図方法
１－１壁のタイプを作成
１－２壁の高さの設定方法
１－３壁を作図
２．おわりに
この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。
それではいってみましょう。
１．Revitの壁の作図方法
１－１壁のタイプを作成
「壁のタイプ」というのは壁の種類のことです。まずはこちらを作成します。

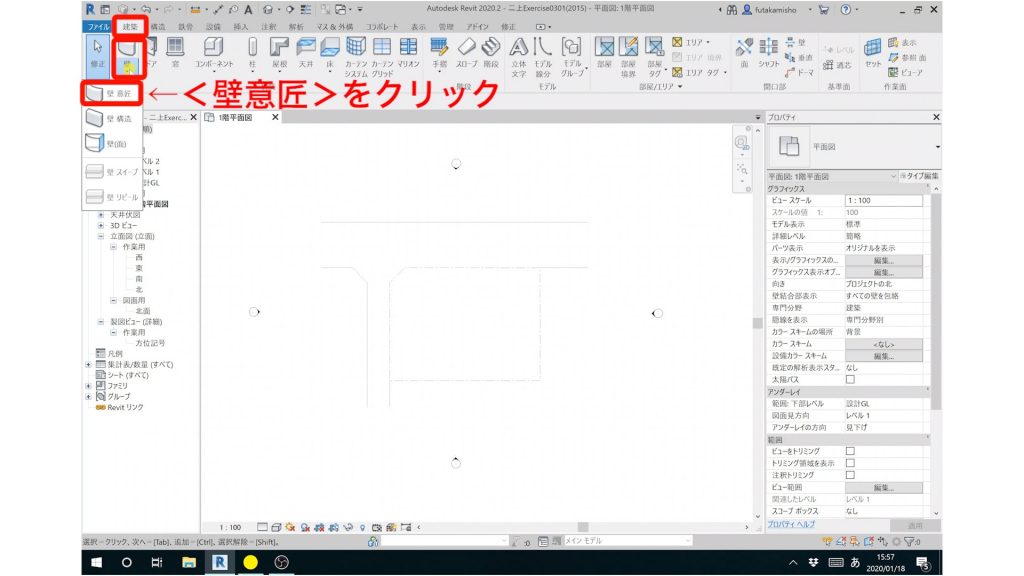

＜建築タブ＞→＜壁＞→＜壁意匠＞をクリックします。

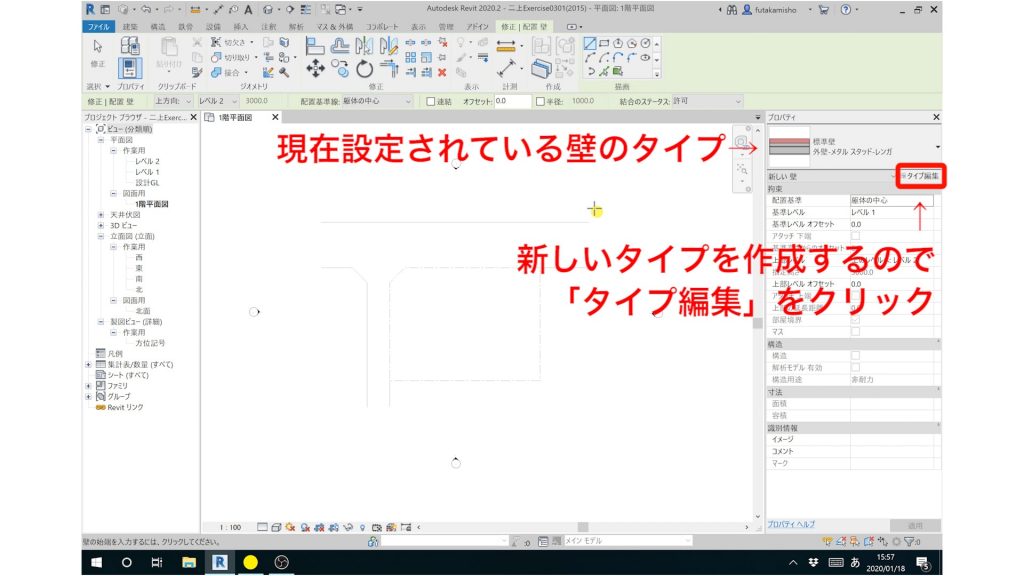

プロパティの一番上に、現在設定されているタイプが表示されます。
今の状態で壁を書くと、このタイプで壁が作図されます。
今回は新しいタイプを作成するので、「タイプ編集」をクリックします。
「タイププロパティ」のボックスが立ち上がります。

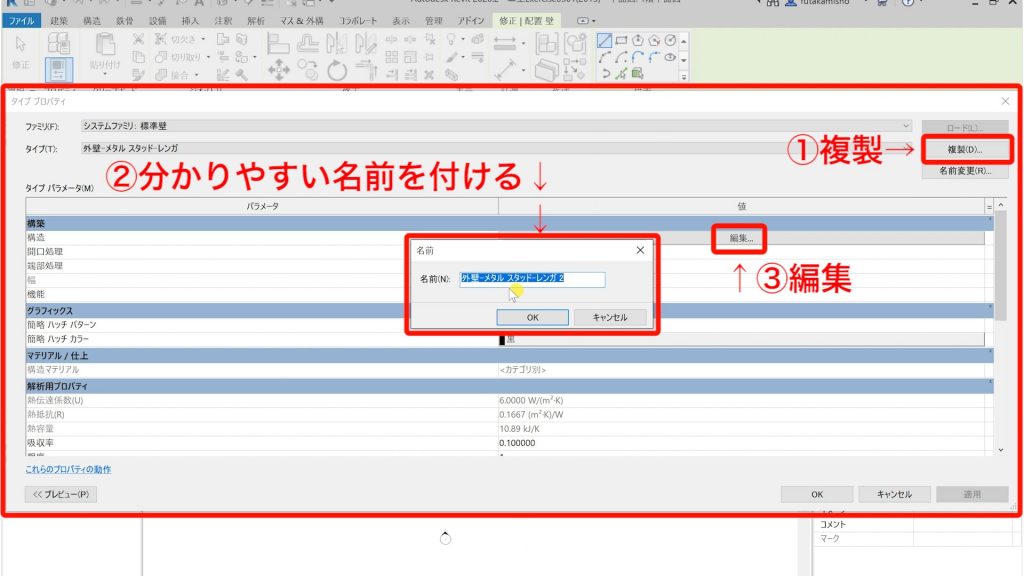

①現在のタイプを複製します
②「名前」のボックスが立ち上がるので、分かりやすい名前を付けます。 今回は、「外壁-RC-t150」という名前にします。
③このままだと名前を変更しただけなので、壁の内容を変更するため「編集」をクリックします
「アセンブリを編集」のボックスが立ち上がります。

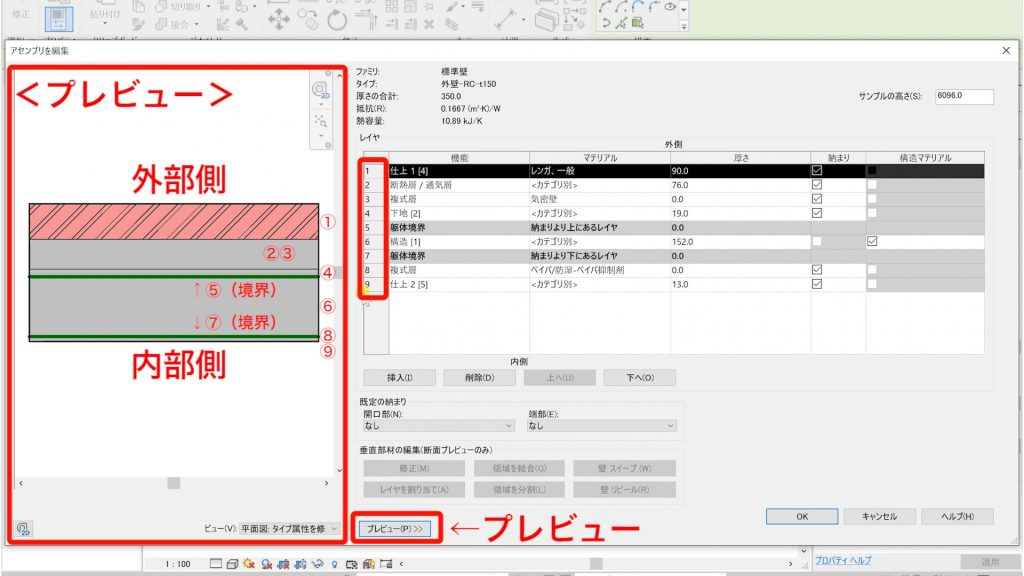

下の「プレビュー」をクリックすると、左側に壁の絵が出てきます。
壁の上が外部で下が内部になっています。
右側には１～９まで「壁のレイヤー」が設定されていますが、その番号と左のプレビューがリンクしています。

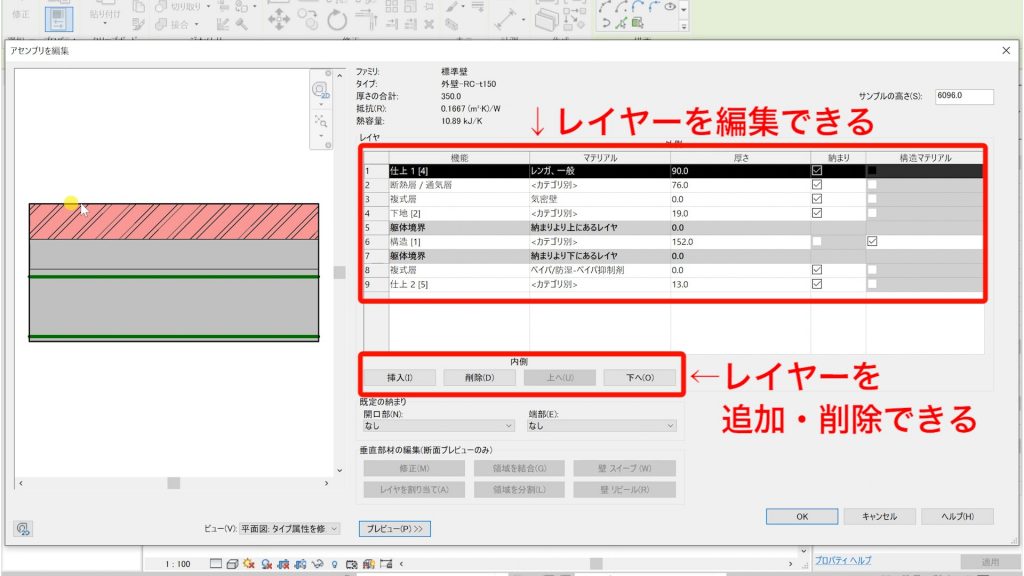

現在は１～９までのレイヤーで作られていますが、レイヤーを追加・削除したり、レイヤーの位置を上・下に移動することができます。
各レイヤーの機能、マテリアル、厚さ、納まり、構造マテリアルを設定します。
壁の各レイヤーにそれぞれマテリアルを設定します。
マテリアルをクリックすると、このようなボックスが立ち上がります。
ここではマテリアルを選択、追加、削除、編集することができます。
左下のアイコンをクリックすると、マテリアルを「カテゴリ別」に設定できます。
マテリアルのカテゴリ別というのは、カテゴリに設定されているマテリアルを適応するという意味です。何も設定されていない場合、グレー色のマテリアルに設定されます。
このような壁を作成しました。
「OK」でタイプの編集が完了し、元の「タイププロパティ」のボックスに戻りますので、ここでも「OK」をクリックして、新しいタイプの壁の完成です。
１－２壁の高さの設定方法
壁のコマンドを実行したまま作業をしていきます。
右のプロパティが、先ほど作った壁のタイプになっていることが確認できます。

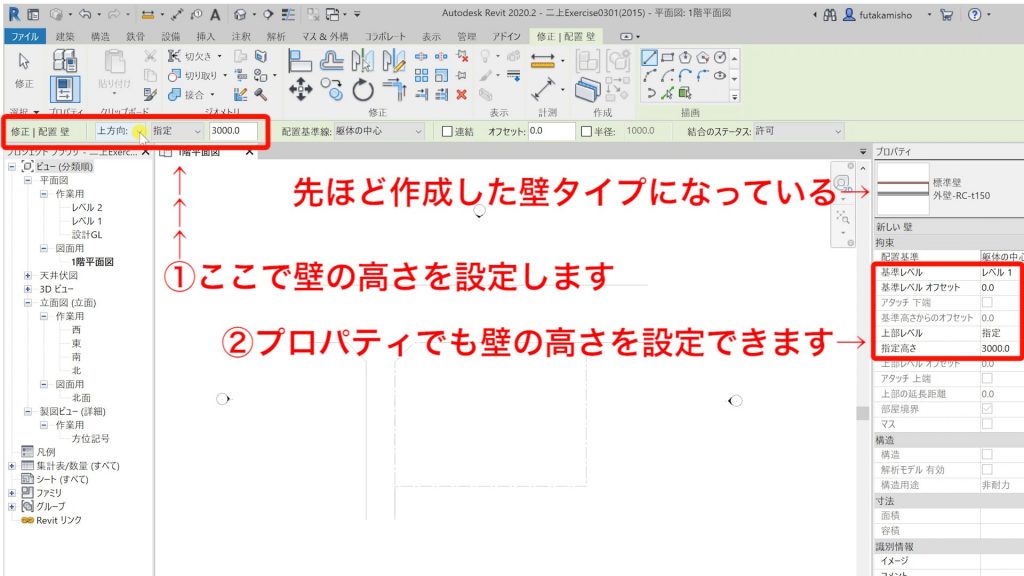

①上のオプションバーで壁の高さを設定します。
＜上方向、下方向＞
現在１階平面図ビューになっているので、壁の高さの基準は１FLです。
そこから２FL方向に伸びる壁を作図する場合は「上方向」、GL方向に作図する場合は「下方向」を選択します。
＜指定、1FL、2FL・・・＞
壁の終わりのレベルを設定します。
2FLまで伸びる壁を作図したければ、「2FL」を選びます。
数値を指定したいときは、「指定」を選択し、右側に任意の数値を設定します。
②右のプロパティでも壁のレベルを設定することができます。
「基準レベルオフセット」で壁の始まりのレベルも設定することができます。
１－３壁を作図

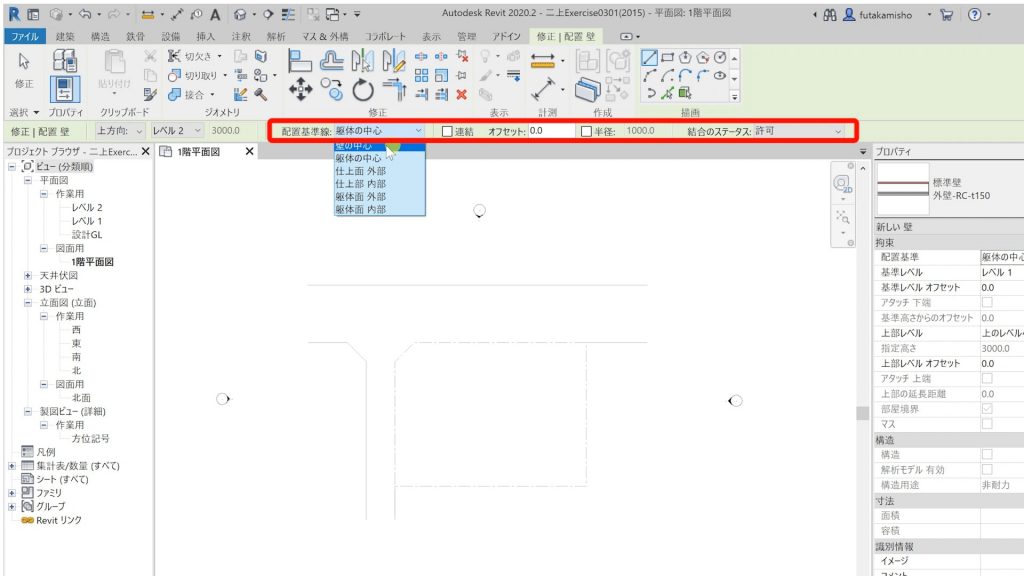

オプションバーでさらに設定を行い、壁を作図します。
作図する際の配置基準線を設置します。
壁の中心、躯体の中心、仕上げ面外部、仕上げ面内部、躯体面外部、躯体面内部から選択します。
＜連結＞
連結にチェックを入れると、壁を連続して書くことができます。
＜オフセット＞
指定した数値からオフセットした位置で、壁を書くことができます。
＜半径＞
壁を連続して書いた場合、１つ目に書いた壁と２つ目に書いた壁が自動で連結され、指定の半径の壁が作成されます。
＜結合のステータス＞
許可と禁止があり、許可すると、壁と壁が自動で結合されます。
禁止にすると、結合されません。許可にすると便利ですが、違う壁タイプ同士が取り合う部分や、壁の止まり位置を指定したい場合などには不向きです。
その場合は結合を禁止にします。
各設定が完了したら、壁を作図します。

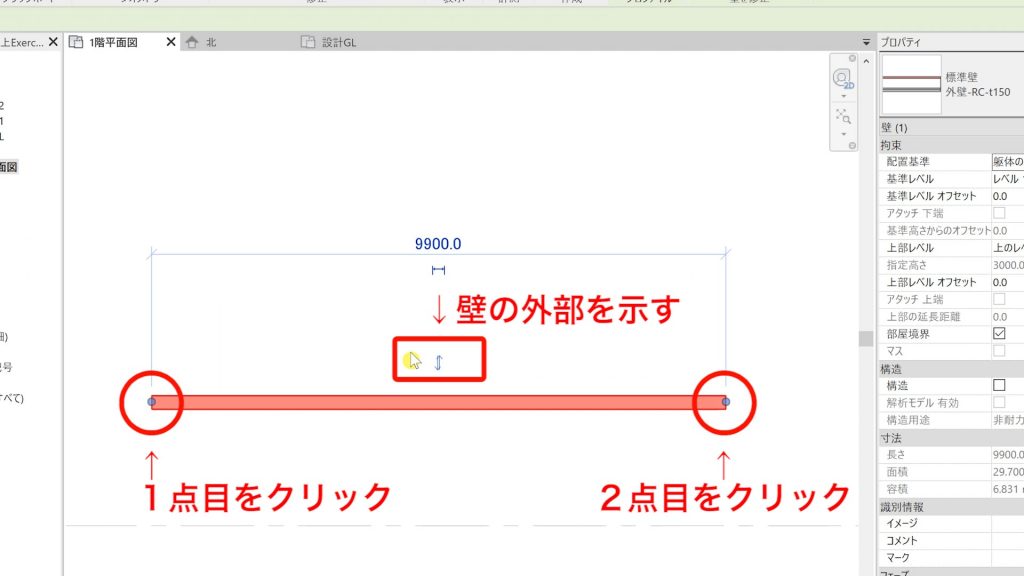

任意の位置で１点目と２点目をクリックして作図します。
連続して書きたい場合はそのまま３点目、４点目とクリックします。

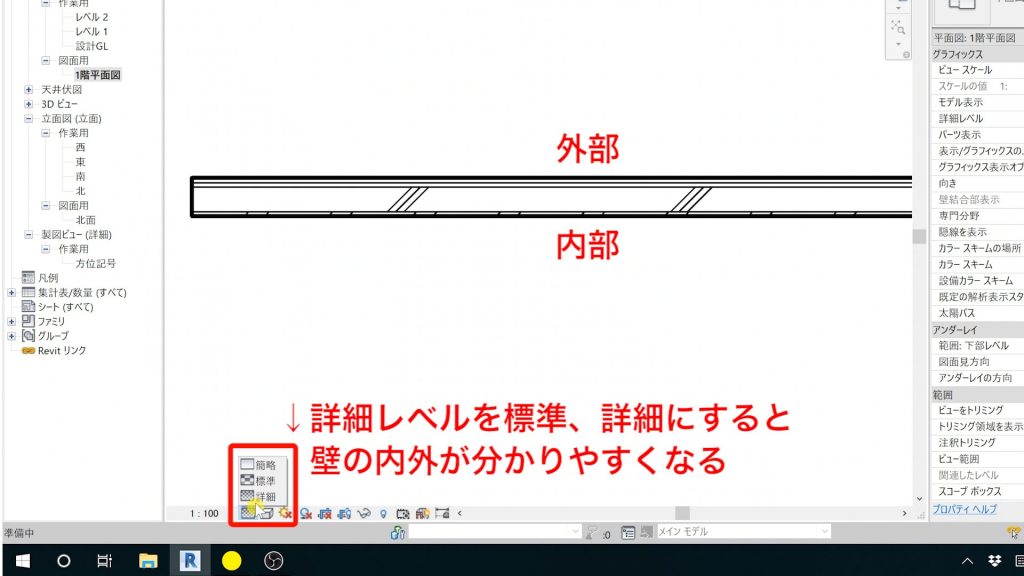

「⇅」がある方向が外部になります。この矢印をクリックすると、内部と外部が反転します。
壁を左から右に向かって作図すると、この「⇅」が上になって、上が外部になります。
逆に壁を右から左に向かって作図すると、下が外部になります。
「⇅」で内部・外部を設定しても、壁の表示が変わらないときは、下にある「詳細レベル」を、「標準」や「詳細」に設定します。
すると、壁の表示が細かくなり、壁の内部・外部が分かりやすくなります。
壁の内部・外部を間違えて書くと、後で修正が大変なので、注意して書きましょう。
おわりに
いかがでしたでしょうか。
基本的な壁の書き方を解説いたしました。
いままで２次元のCADで書いていた方は、レベル設定が少しややこしく感じるかもしれませんが、すぐに慣れますので、実践して覚えていきましょう。
