RevitのCAD読み込み方法を解説します

今まで２次元のCADしか使ったことがないという方で、これからBIMをやっていこうと思っている方へ。

RevitでのCAD読み込み方法を知りたいですか？

本記事ではRevitのCAD読み込み方法を解説します。

１．RevitのCAD読み込み方法を解説します

２．おわりに

この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門を参考に、自分で実践して学んで気づいた点を記しています。
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。

それではいってみましょう。

１．RevitのCAD読み込み方法を解説します

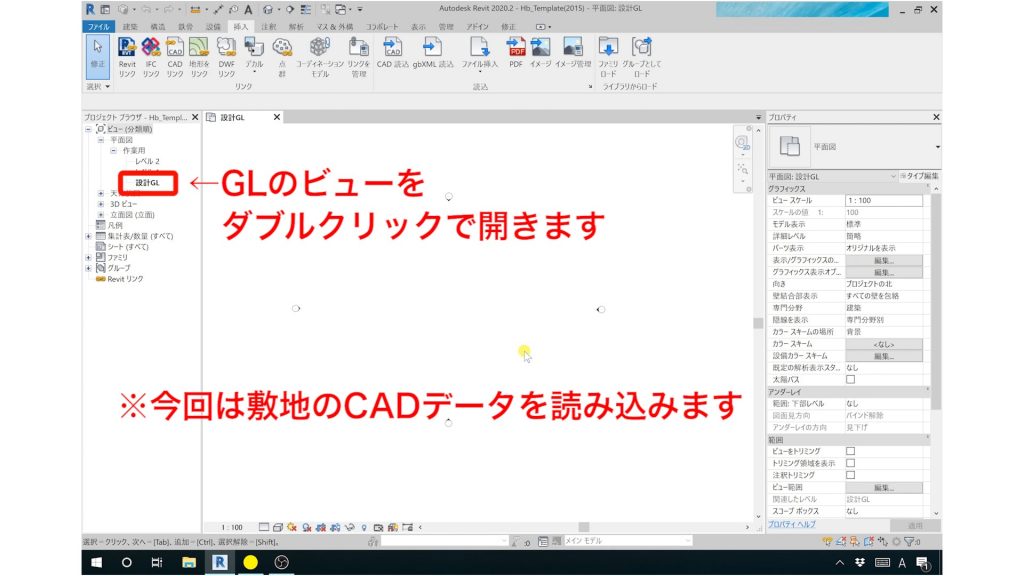

１．RevitのCAD読み込み方法を解説します今回は敷地のCADデータを読み込むので、「GL」のビューをダブルクリックで開きます。

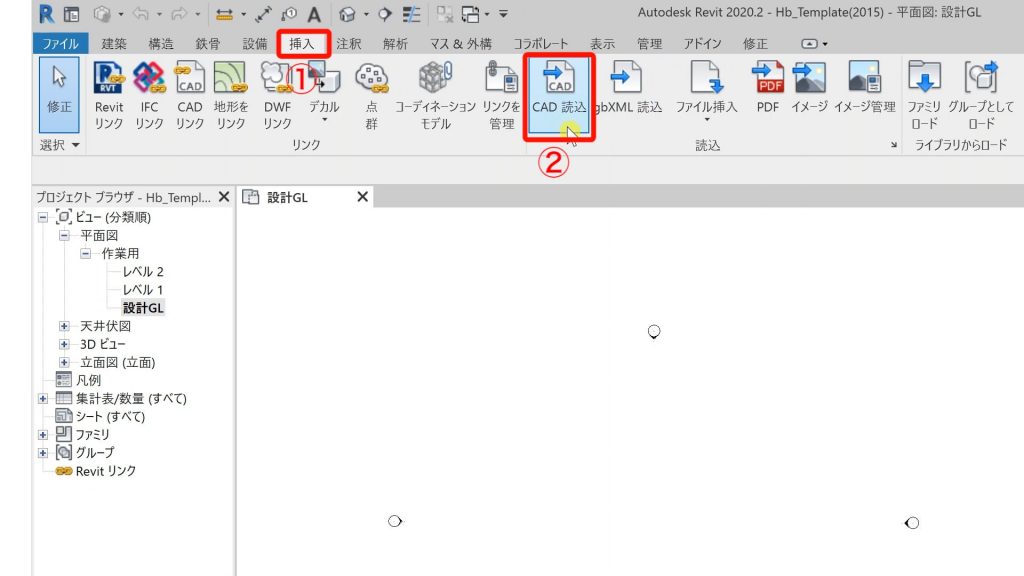

１．RevitのCAD読み込み方法を解説します CADを読み込みます。
＜挿入タブ＞→＜CAD読込＞をクリックします。

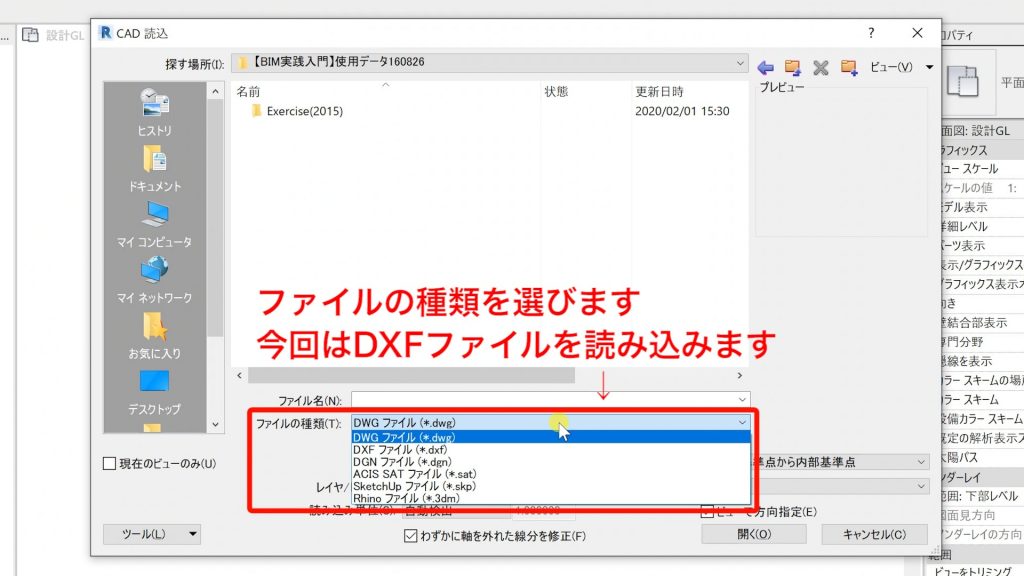

１．RevitのCAD読み込み方法を解説します CAD読込のボックスが立ち上がります。
まずは「ファイルの種類」を選択します。

今回はDXFファイルを選択します。

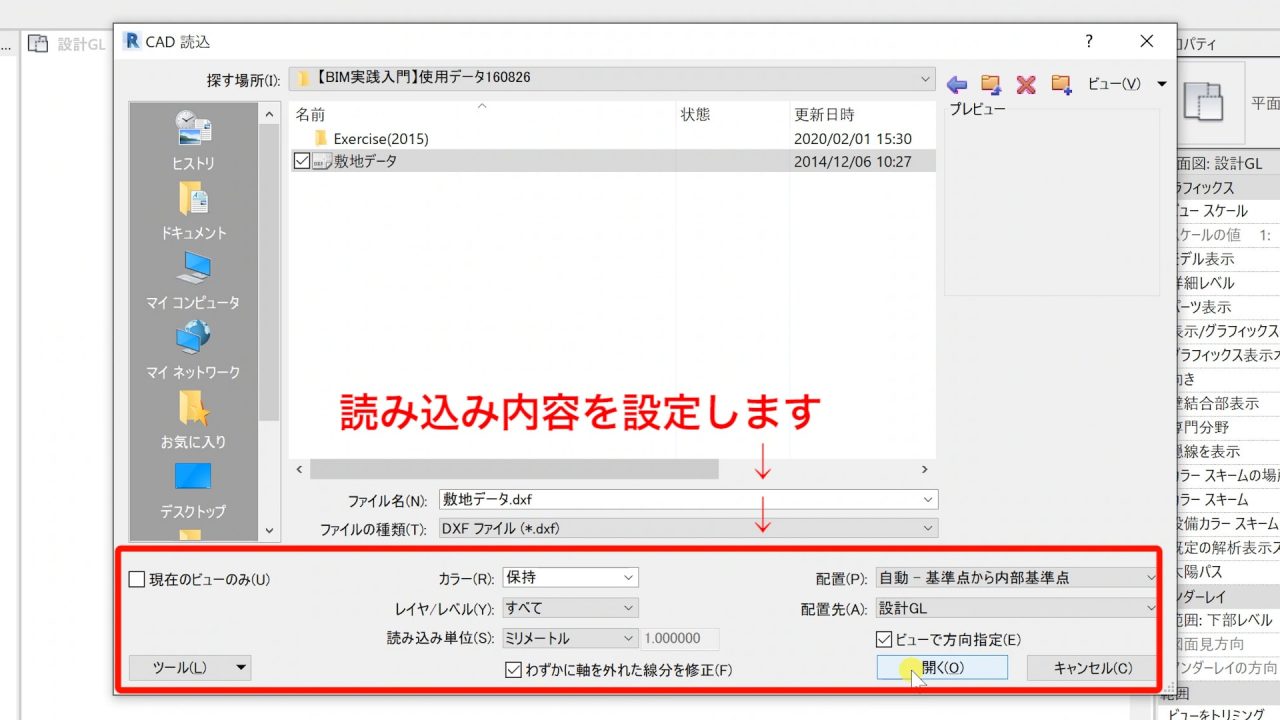

１．RevitのCAD読み込み方法を解説します次に読み込み内容を設定します。

＜現在のビューのみ＞
ここにチェックを入れると、現在のビューのみに読み込みます。
その場合、他のビューでは見れません。
今回はチェックを入れないので現在のビューである設計GLのビューだけでなく、１FLビューや2FLビューでも見ることができます。

＜カラー＞
・保持：CADの色を保持して読み込みます。
・白黒：CADの色にかかわらず、白黒になって読み込みます。
・反転：CADの色の反対の色（補色）で読み込みます。

＜レイヤ/レベル＞
・CADの中身すべてを読み込む場合は「すべて」を選択します。
・CADの中身の特定のレイヤーのみを読み込みたい場合、「指定」を選択します。

＜読み込み単位＞
読み込む際の単位（ミリ、センチ、メートル、フィートなど）を設定します。
デフォルトで「自動検出」になっていますが、念のためミリメールなど、CADの単位と合わせる事をおすすめします。

＜配置＞
読み込んだデータの配置方法を指定します。

・自動-中心合わせ：CADデータの中心をRevit上の原点に自動で合わせて配置されます。
・自動-原点を内部原点に：CADデータ内部の原点（0,0）をRevit上の原点に自動で合わせて配置されます。
・手動-基準点：CADデータ内部の原点（0,0）をRevit上の任意の場所に配置することができます。
・手動-中心：CADデータの中心をRevit上の任意の場所に配置することができます。

＜配置先＞
Revit上のどこのレベルに配置するか選択します。
画像左にある「現在のビューのみ」にチェックを入れると、配置先は選択できなくなります。

最後「開く」をクリックして、CADデータを読み込みます。

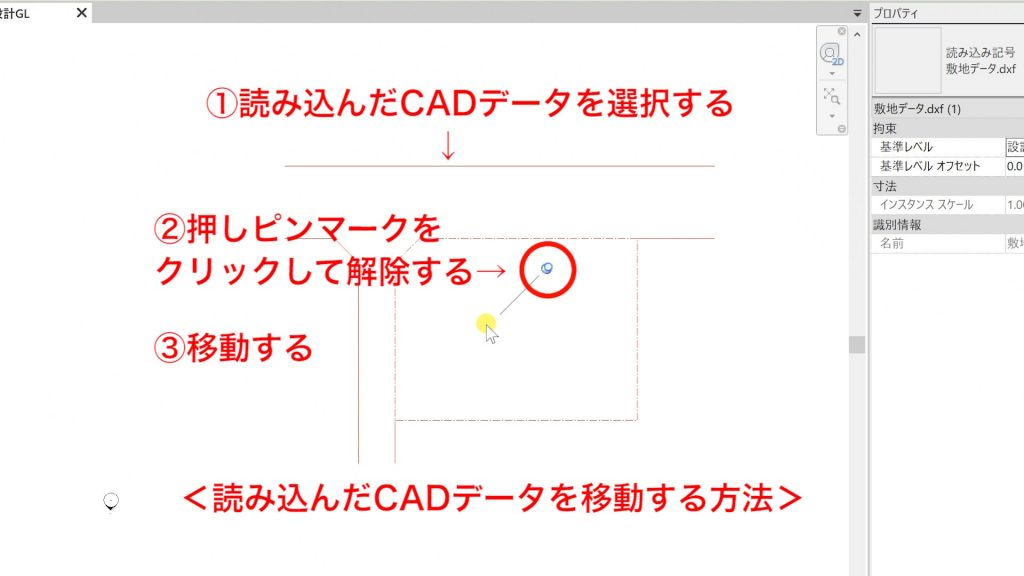

１．RevitのCAD読み込み方法を解説します Revit上で読み込んだCADを移動するには、押しピンマークを解除します。
