今まで２次元のCADを使ってきて、これからBIMを学ぼうと思っている方へ。
Revitでは「真北」を設定する方法があります。
本記事では真北を設定する方法を解説します。
１．Revitの「真北」の設定方法
１－１．方位記号を配置する
１－２．真北を設定する
２．おわりに
この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。
それではいってみましょう。
１．Revitの「真北」の設定方法
１－１．方位記号を配置する
Revitには図面の上を示す「プロジェクトの北」と、実際の方位を示す「真北」があります。
デフォルトでは「プロジェクトの北」で作業を進めますが、日射の検討などでより現実に近づける為に、「真北」を設定することができます。
まずは方位記号を配置するところからスタートです。
①＜注釈タブ＞→②＜記号＞→③ファミリがない場合はロードします。

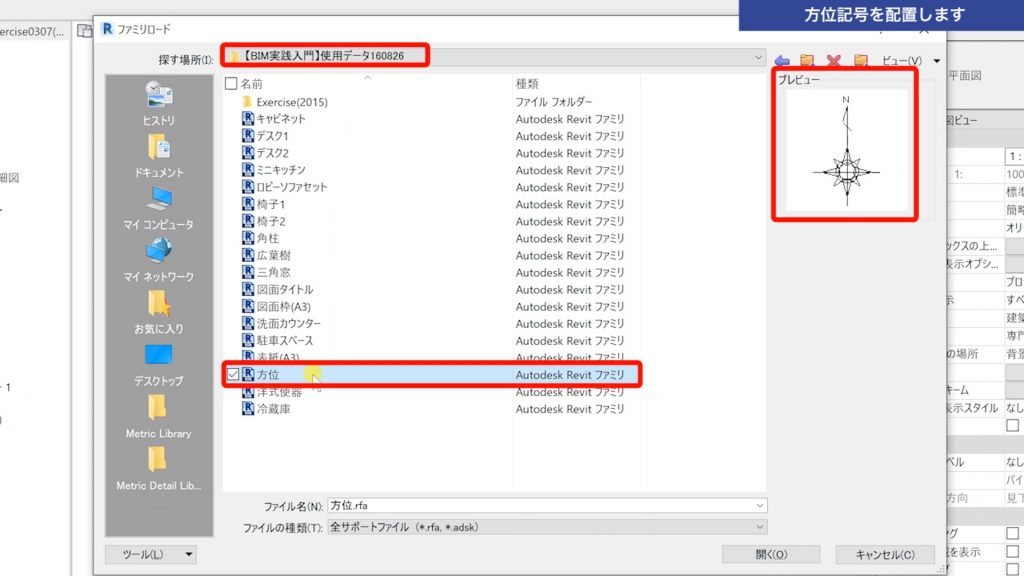

今回は参考にしている本「BIM実践入門」の付属のファミリデータから「方位」のファミリを選択します。
※オートデスクが標準で用意している「Metric Library」にも方位のファミリがありますので、本を持っていない方はこちらを選択してください。
方位記号を任意の位置に配置します。
次に、真北方向に回転させたいので、まずは「詳細線分」で仮の線を書いていきます。
＜注釈タブ＞→＜詳細線分＞
角度を確認しながら、１点目→２点目とクリックします。
次に方位記号を回転します。
オブジェクト（方位記号）選択→＜修正タブ＞→＜回転＞
すると基点を示す青丸が表示されるので、ドラッグして方位記号の中心に移動します。
青丸が方位記号の中心に移動できたら、１点目は真上をクリック→２点目は先ほど書いた仮の線（真北方向）をクリックします。

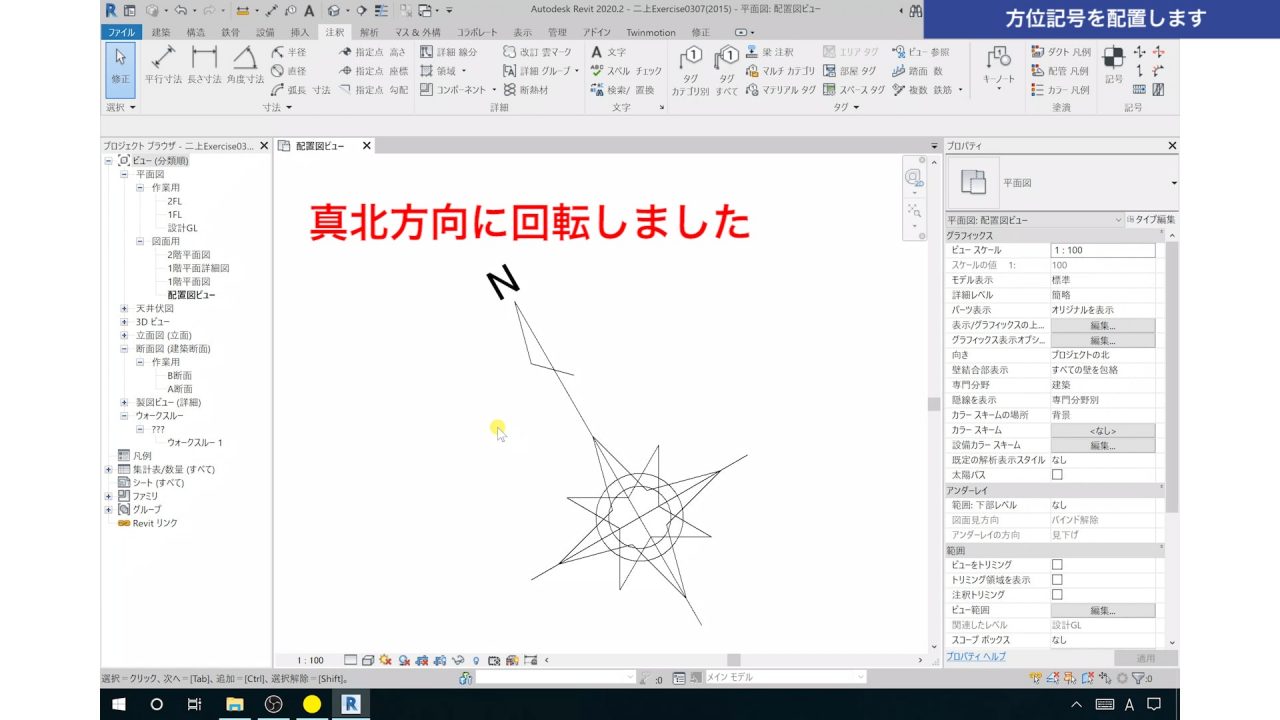

方位記号を真北方向に回転することができました。
１－２．真北を設定する
下準備ができましたので、これから真北を設定していきます。
まずはプロパティの「向き」をクリックします。
デフォルトでは「プロジェクトの北」となっていますが、これを「真北」に設定します。
次に①＜管理タブ＞→②＜位置＞→③＜真北を回転＞をクリックします。
方位記号を回転したときと同じ「青丸」が表示されるので、同じ要領で青丸をドラッグして、方位記号の中心に移動します。
方位記号を回転したときと同様に、１点目をクリック→２点目をクリックします。
真北方向に画面全体が回転しました。
これで真北を設定することができました。
２．おわりに
いかがでしたでしょうか？
今回は真北の設定方法について解説しました。
プロパティの「向き」の設定で、いつでも「プロジェクトの北」に戻すことができます。「真北」とうまく使い分けながら作図を進めていきましょう。
