Revitで線種を増やす方法を知りたいですか？
Revitは２次元CADと違い、線の種類が多くて分かりにくいですよね。
本記事ではRevitで線種を増やす方法についてご紹介します。
１．Revitの線種を増やす方法
２．おわりに
この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。
それではいってみましょう。
１．Revitの線種を増やす方法

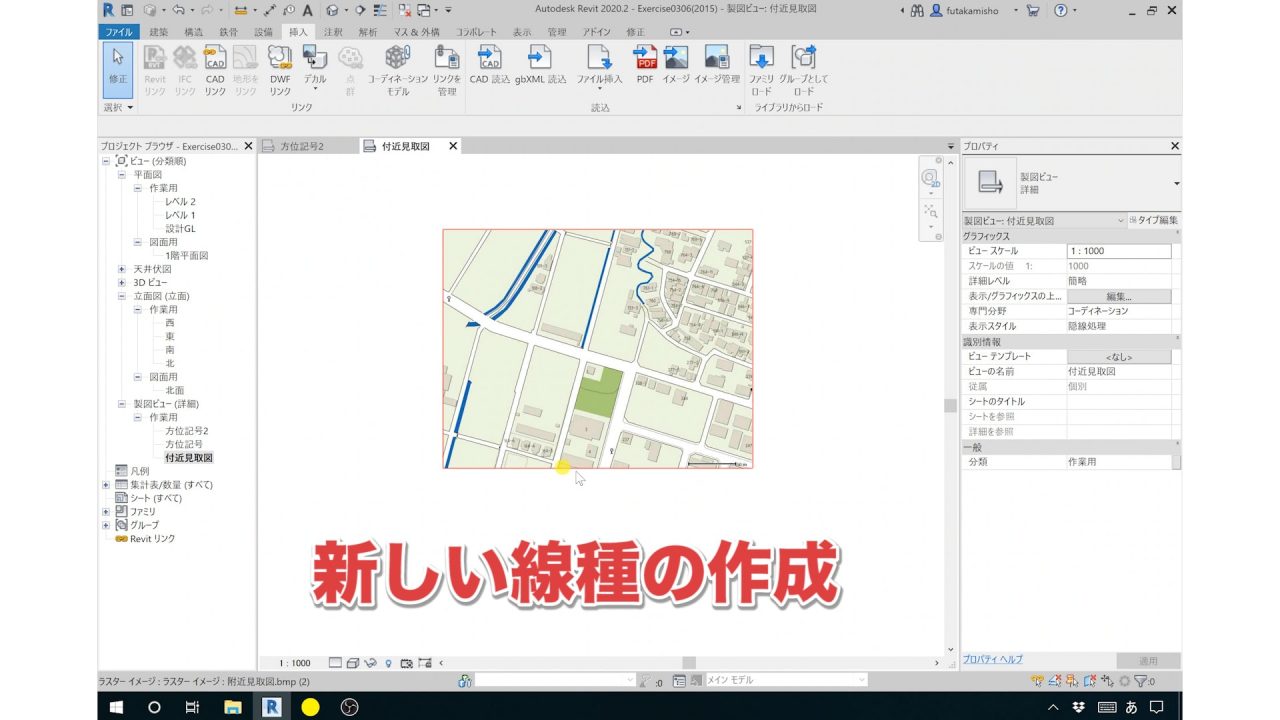

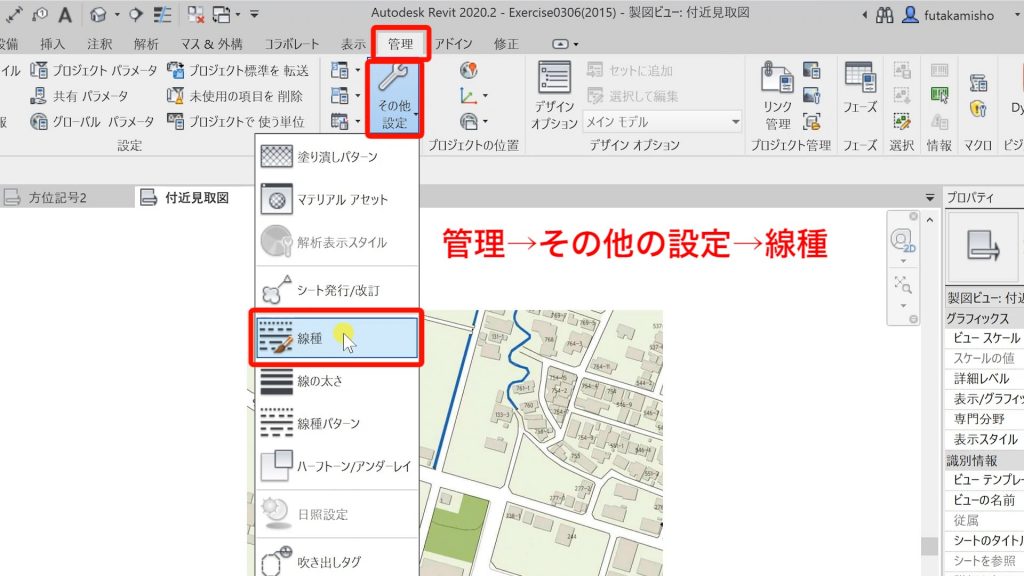

線種の作成方法は、＜管理＞→＜その他の設定＞→＜線種＞をクリックします。

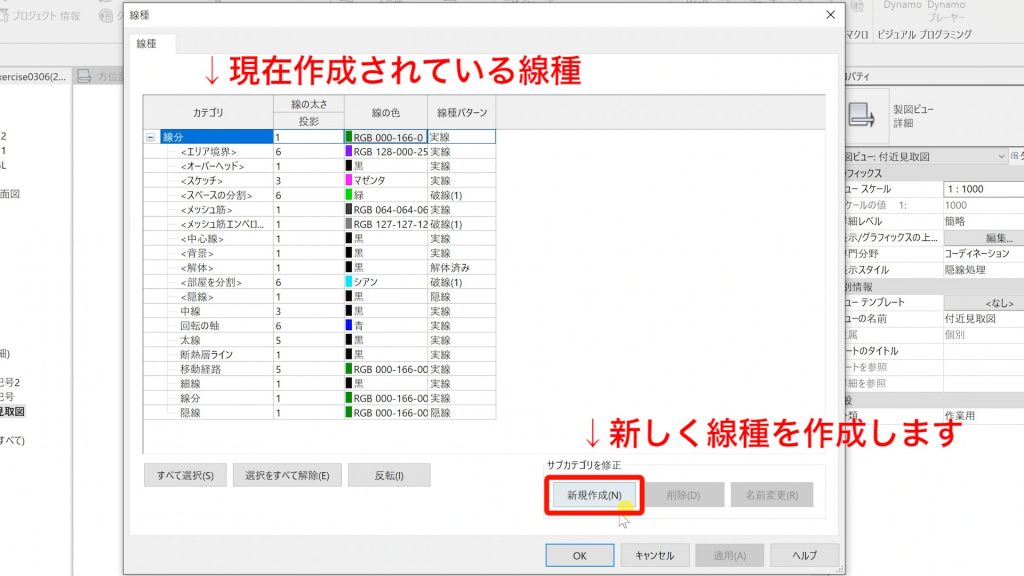

すると「線種」のボックスが立ち上がります。
現在作成されている線種が表示されます。
カテゴリ：カテゴリは「線種」のみとなっています。カテゴリは新規作成したり、削除したりすることができません。
サブカテゴリ：線種の文字の左側にある「＋」マークをクリックすると下に表示されるのが「サブカテゴリ」です。サブカテゴリは新規作成や削除することができます。
線の太さ：１～１６ポイントまで設定することができます。
線の太さの設定は、＜管理＞→＜その他の設定＞→＜線の太さ＞で設定することができます。
「投影」というのは、「見えがかりの線」のことです。
線種パターン：実線、点線などを選びます。線種パターンの追加・変更などは、＜管理＞→＜その他の設定＞→＜線種パターン＞で設定することができます。
今回新しく線種を作成していくので、右下のサブカテゴリの＜新規作成＞をクリックします。

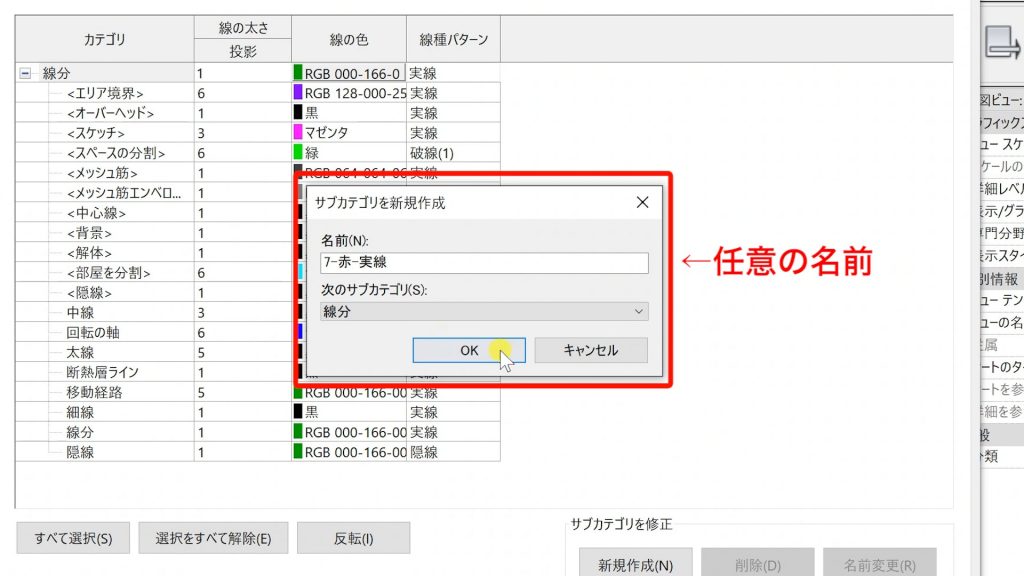

サブカテゴリのボックスが出てくるので、任意の名前を付けます。
ここでは、７ポイントの太さの赤色の実線を作成するので、分かりやすく、「７－赤―実線」と名付けます。

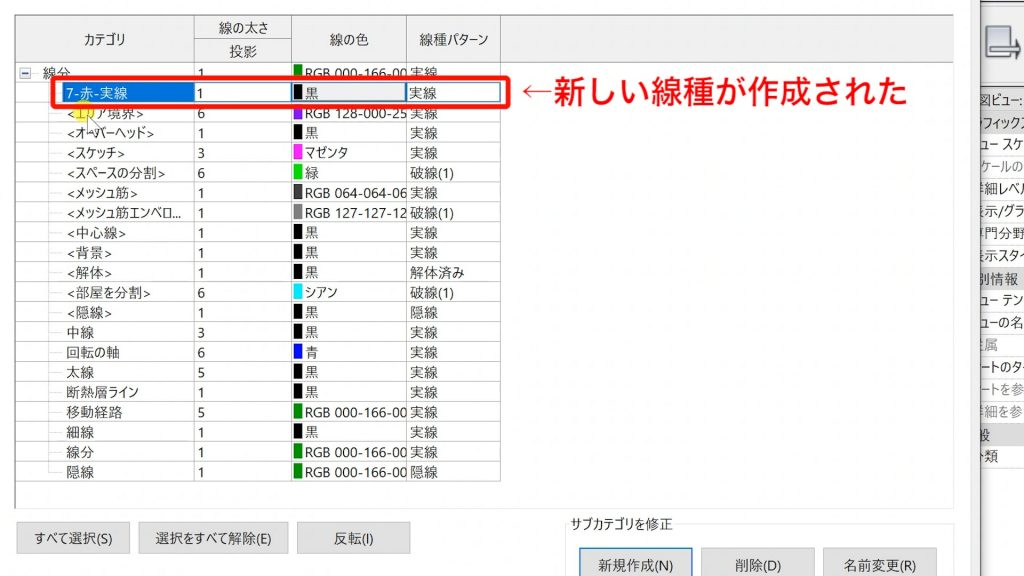

サブカテゴリに「７－赤―実線」という名前の新しい線種が作成されました。

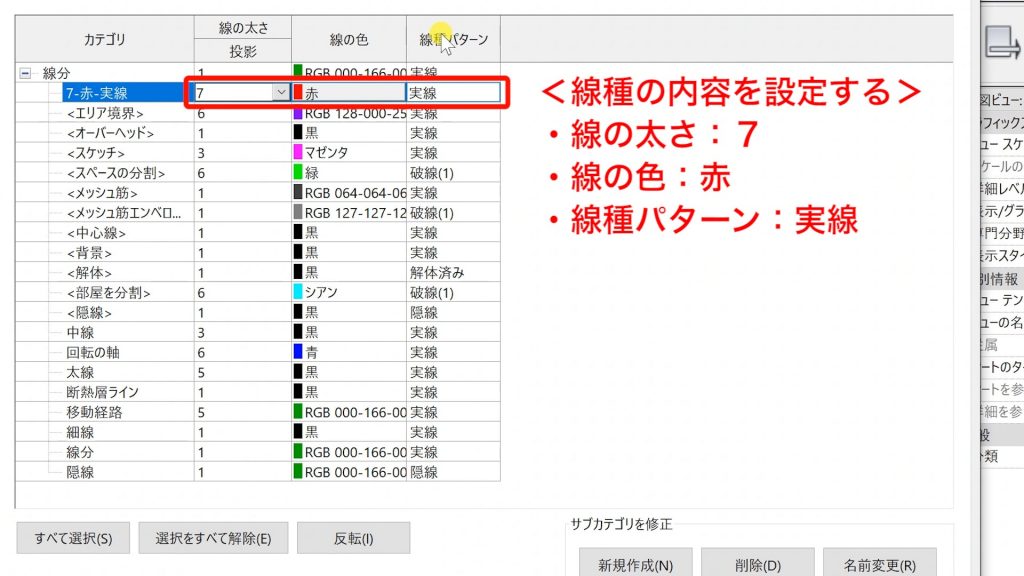

まだ、任意の名前の新しい線種が作成されただけなので、線の太さや色、線種パターンを設定していきます。
名前の通り、
・線の太さ：７
・線の色：赤
・線種パターン：実線
に設定します。

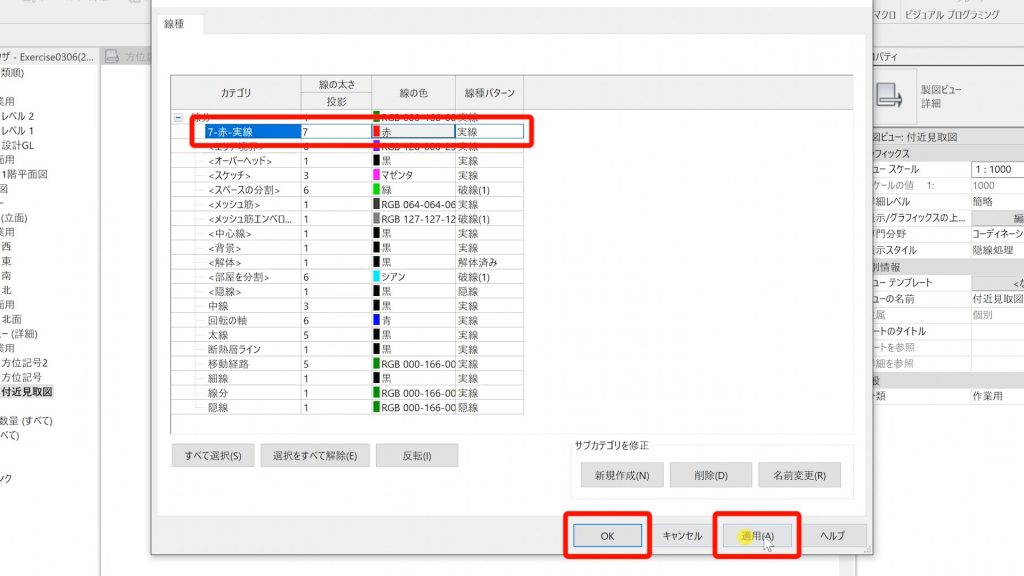

線種の設定が終わったら、＜適用＞→＜OK＞をクリックします。
作業画面に戻りますので、試しに新しい線種で線を書いてみます。
＜注釈＞→＜詳細線分＞をクリックします。

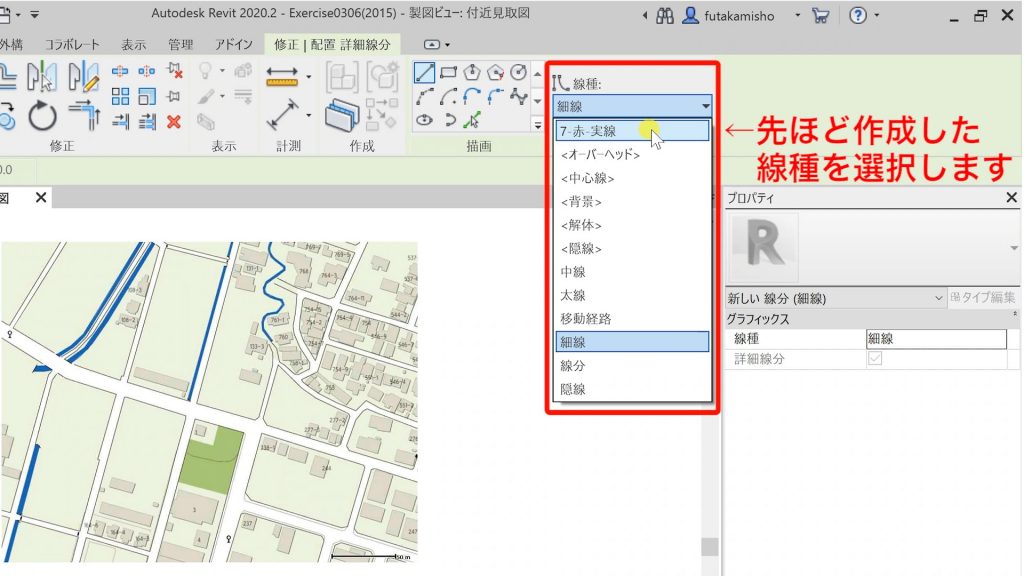

自動で修正タブに切り替わるので、右側にある＜線種＞をクリックし、先ほど作成した「７－赤―実線」を選択します。

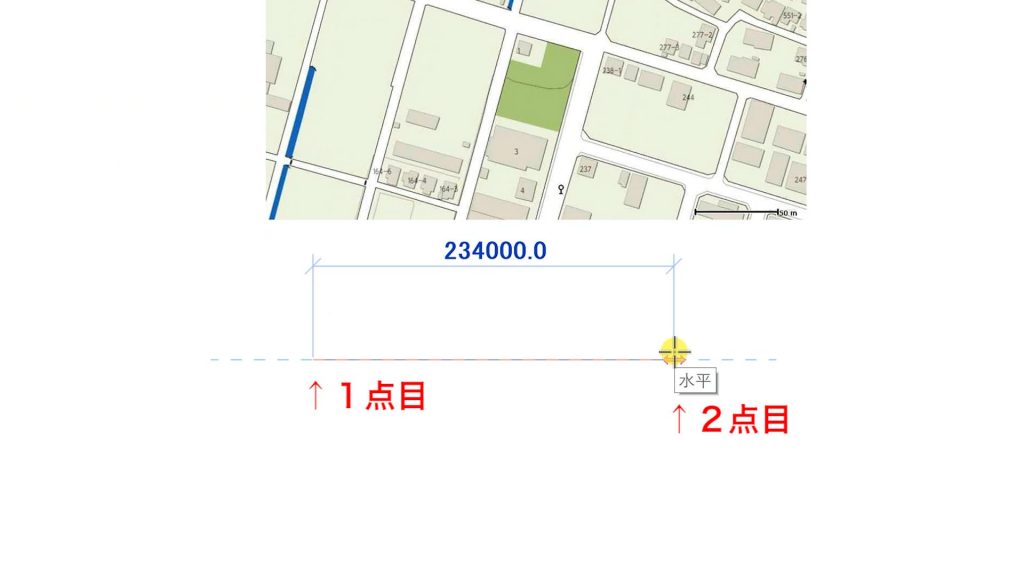

１点目と２点目で線を書きます。
少し見にくいですが、線の太さ７ポイントの赤色の実線を書くことができました。
おわりに
いかがでしたでしょうか？
今回はRevitで線種を作成する方法をお伝えしました。
「モデル線分」で書く際にも、今回作った線種が適用できるので合わせて覚えていきましょう。
