前回はシートを使って図面を作成しましたが、今回はシートを編集して図面をレイアウトする方法を解説します。
１．Revitで図面を作成する方法（レイアウト編）
１－１．平面図のシートを作成
１－２．レイアウト用に図面をトリミング
１－３．図面タイトル（記号）を変更
１－４．他の平面図を追加してレイアウト
２．おわりに
この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。
それではいってみましょう。
１．Revitで図面を作成する方法（レイアウト編）
１－１．平面図のシートを作成

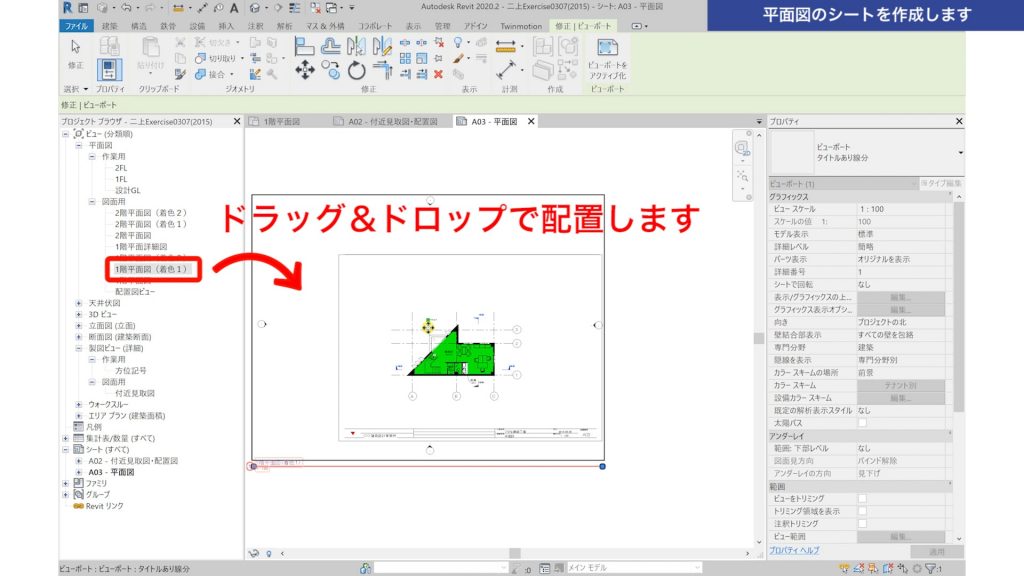

まずは図面枠を配置し、平面図のビューをドラッグ＆ドロップで配置します。
※図面枠の配置は以前の記事をご覧ください。
Revitで図面（シート）を作成する方法
１－２．レイアウト用に図面をトリミング
図面枠に対して、配置した平面図ビューの枠が大きすぎるので、これからトリミングを行います。

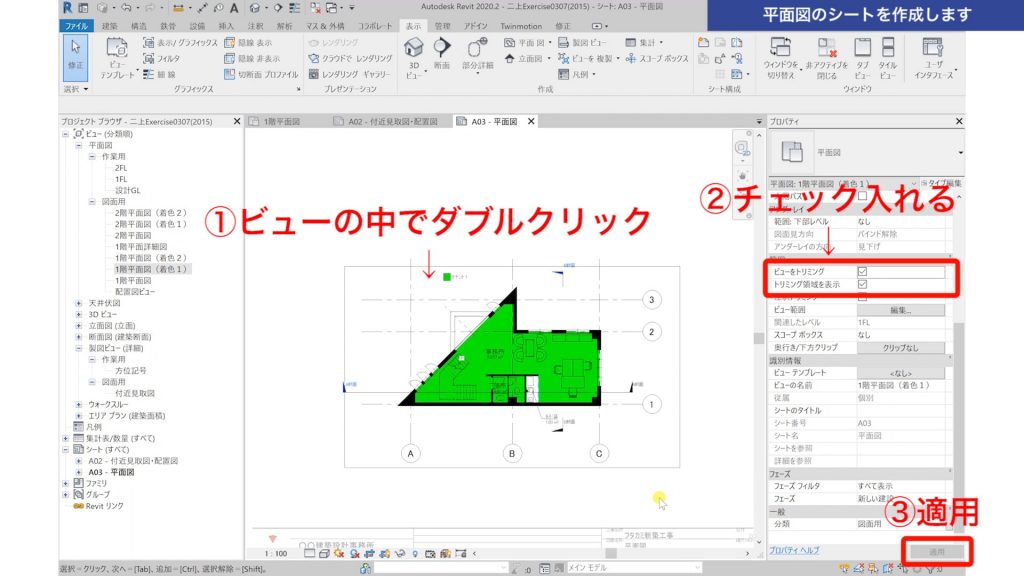

①まず平面図ビューの中でダブルクリックします。
これでビューの「編集モード」になり、関係ないものがグレー色になります。

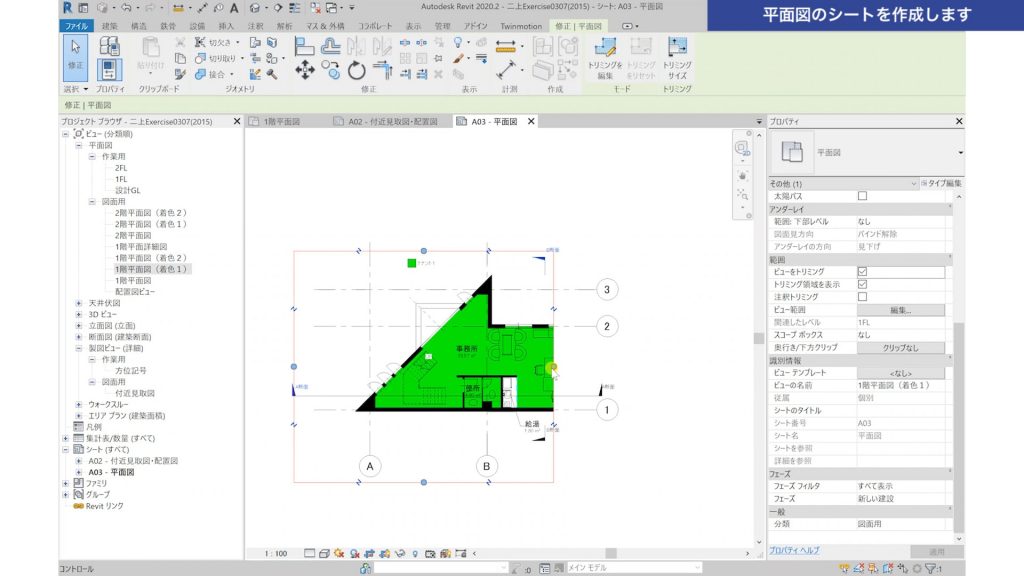

②次にプロパティにある、「ビューをトリミング」「トリミング領域を表示」にチェックをいれます。
③適用
そうするとトリミング領域が表れて、きれいにトリミングされます。
微調整したい場合は、トリミング領域にある青丸をドラッグすることで、範囲を変更できます。

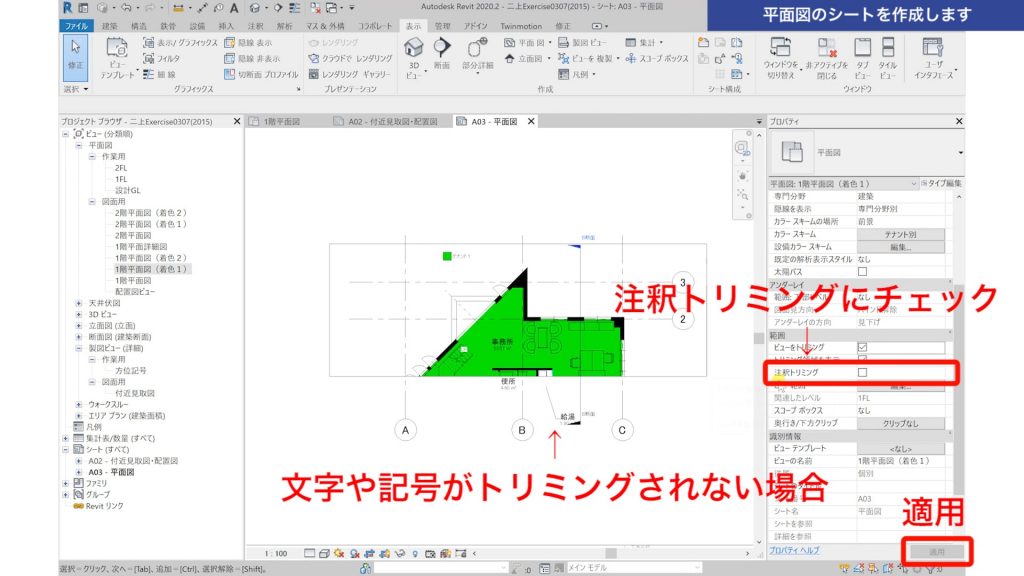

文字や記号がトリミングされない場合は、同じくプロパティにある、「注釈トリミング」にチェックを入れて適用します。
そうすると、先ほどあったトリミング領域の外側に、さらに注釈トリミング領域が点線で表示されます。
これをドラッグすることで、文字や記号もトリミングされます。

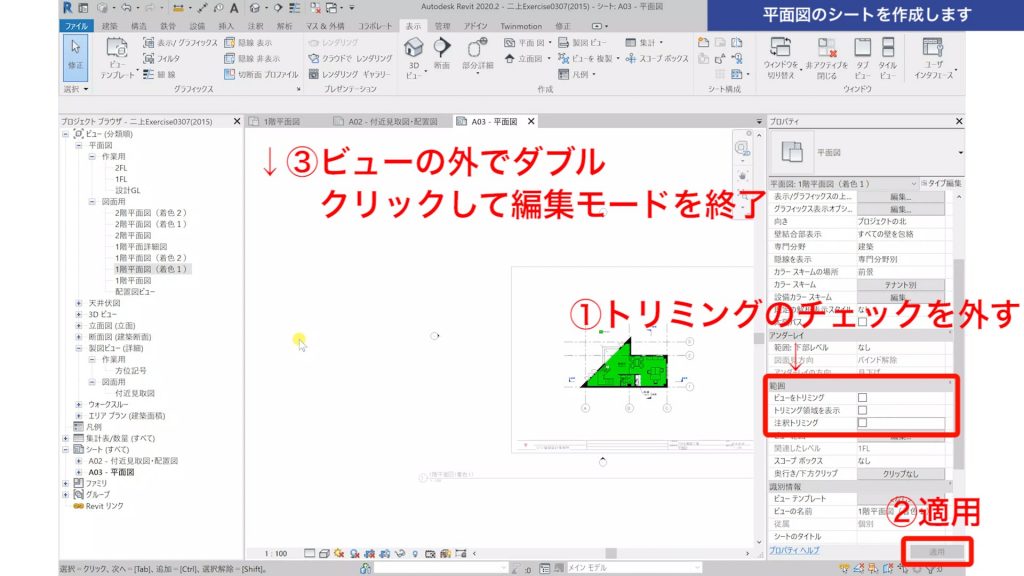

トリミングできましたら、
①プロパティのトリミングのチェックをすべて外す。
②適用
③ビューの外側でダブルクリックし、ビューの「編集モード」を終了します。
次にビューポートをトリミングします。

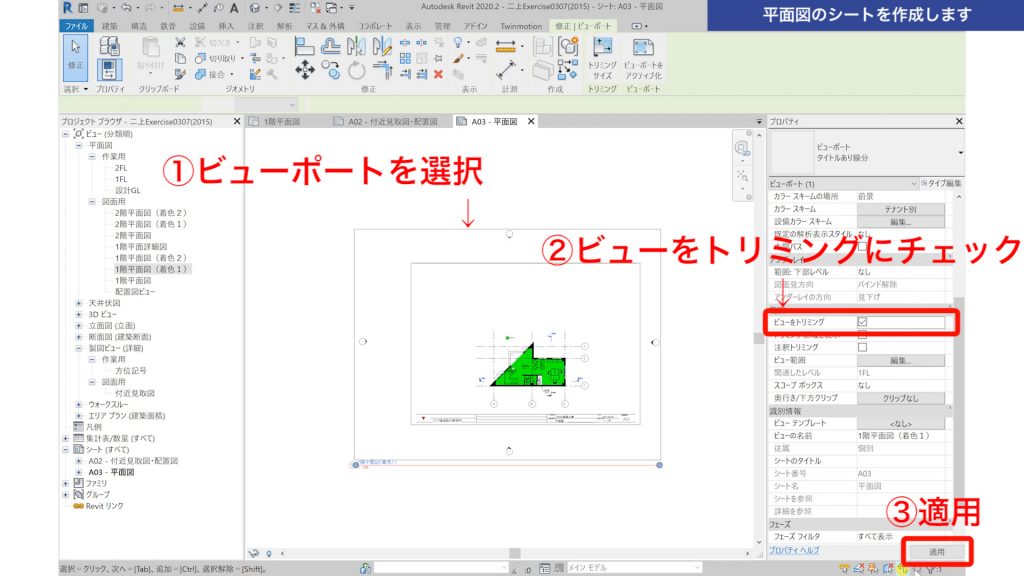

①ビューポートを選択します。
②プロパティの「ビューをトリミング」にチェックをいれます。
③適用

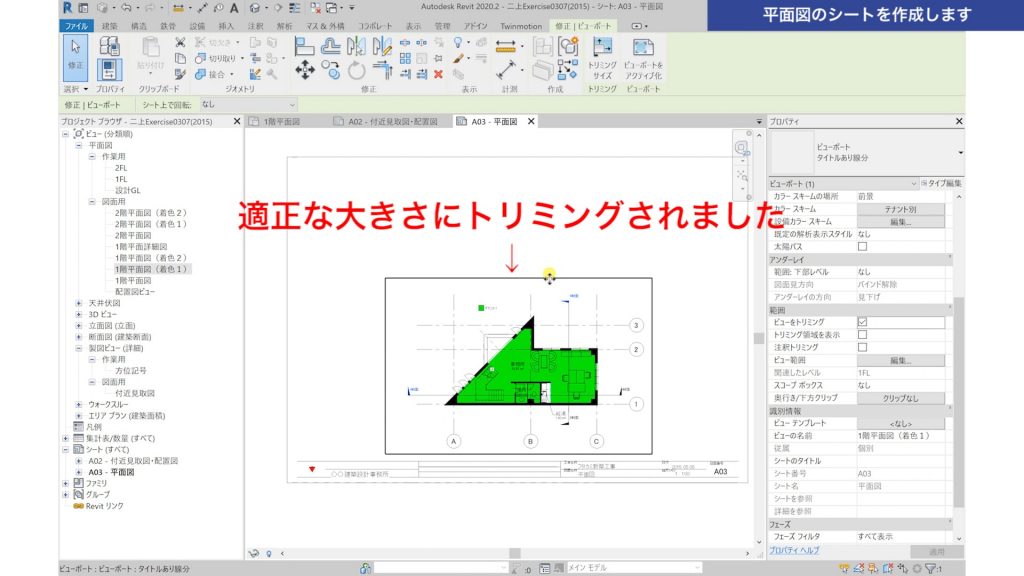

これでビューポートが適正な大きさにトリミングされ、図面枠に納まりました。
１－３．図面タイトル（記号）を変更

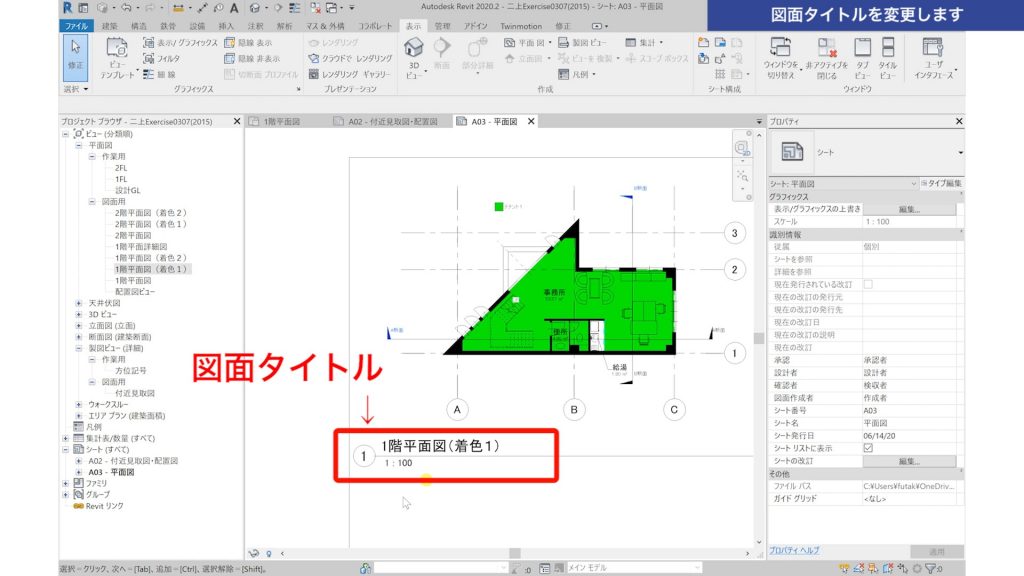

図面タイトルは、ビューポートの下に出てくる記号のことです。
こちらを変更する方法を解説します。
図面タイトルも「ファミリ」なので、ファミリをロードするところからスタートします。

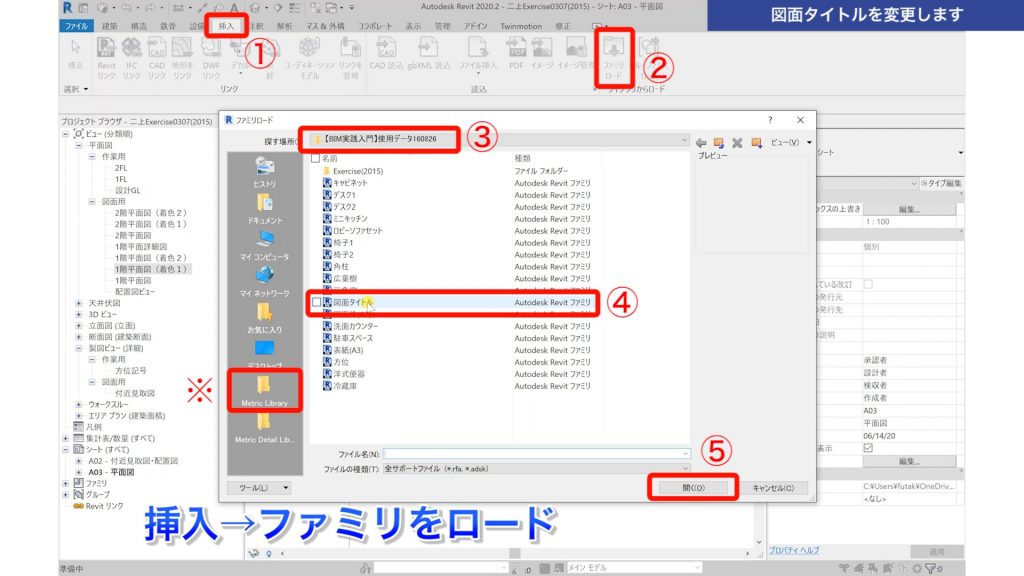

ファミリのロードは、
①＜挿入タブ＞→②＜ファミリをロード＞
③教科書にしている「BIM実践入門」を選択
④「図面タイトル」を選択
⑤OKをクリックします。
※Autodeskであらかじめ用意している「Metric Library」の中にも図面タイトルがありますので、そちらを選択しても大丈夫です。
特に作業画面に変化はありませんが、ファミリはロードされています。

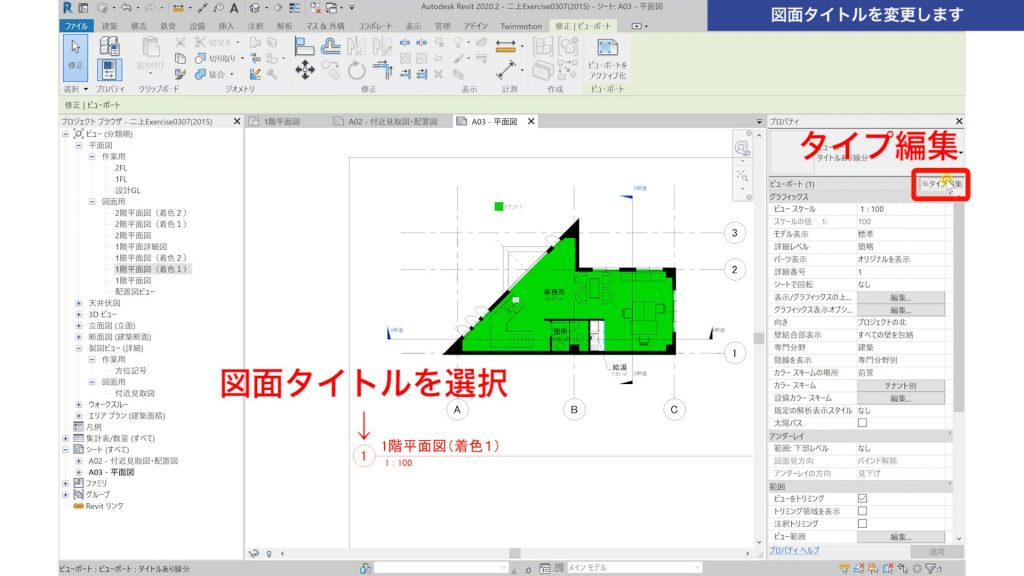

次に、図面タイトルを選択し、「タイプ編集」をクリックします。
「タイププロパティ」ボックスが立ち上がります。

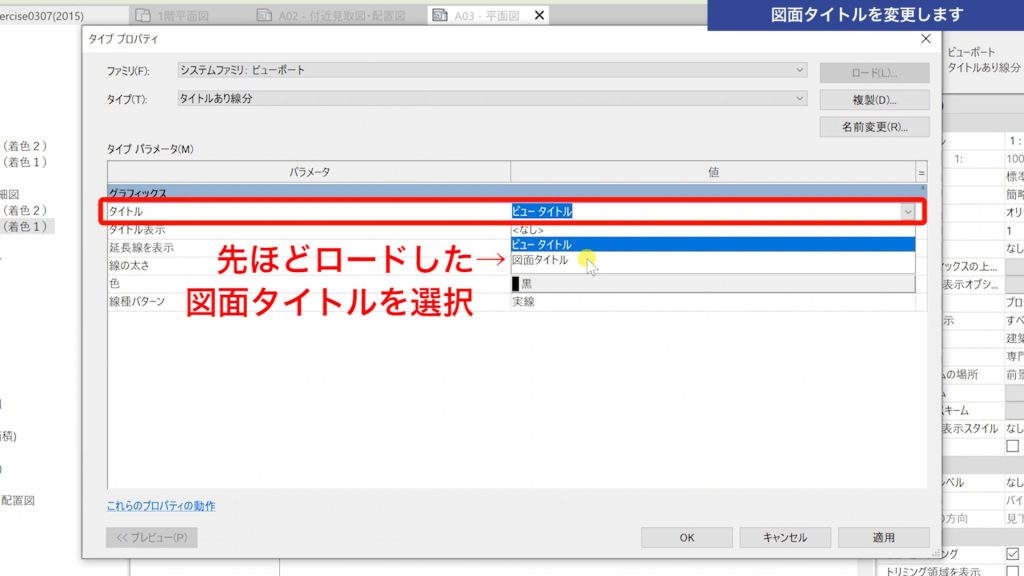

タイトルとなっている項目が図面タイトルで、デフォルトでは「ビュータイトル」となっています。
ここをクリックし、先ほどロードした「図面タイトル」に変更します。

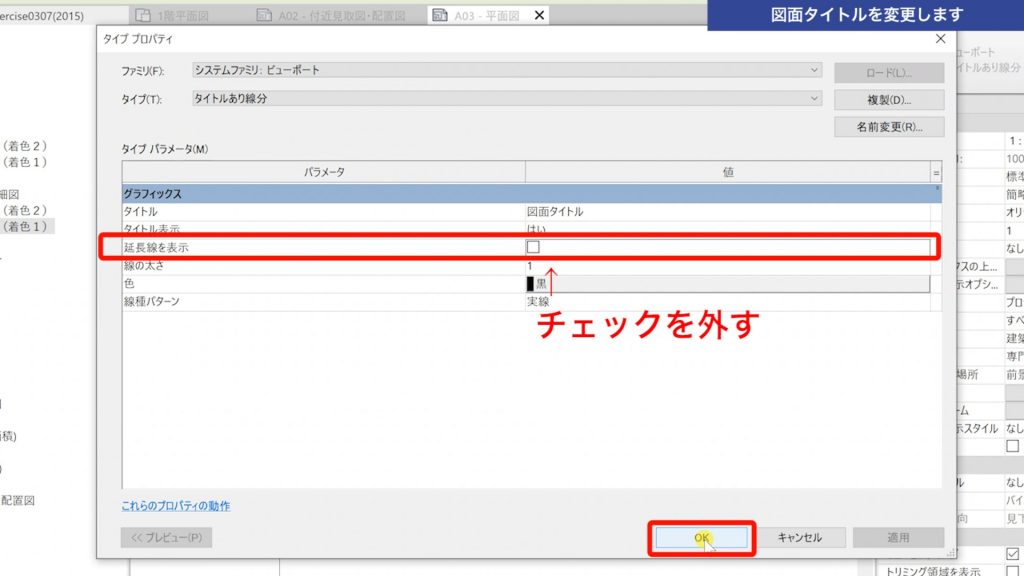

次に「延長線を表示」のチェックを外して、OKします。

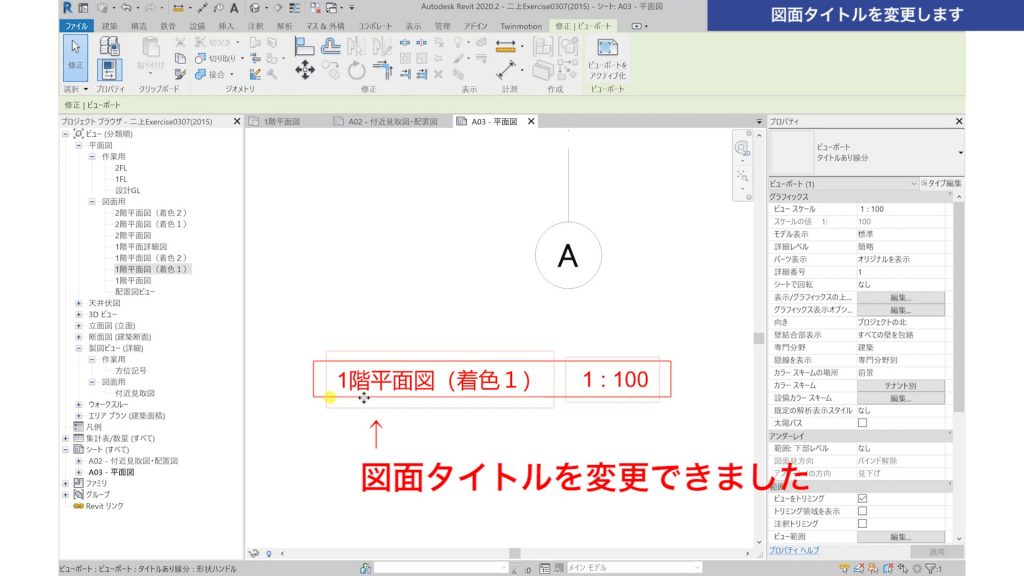

図面タイトルを変更することができました。
１－４．他の平面図を追加してレイアウト

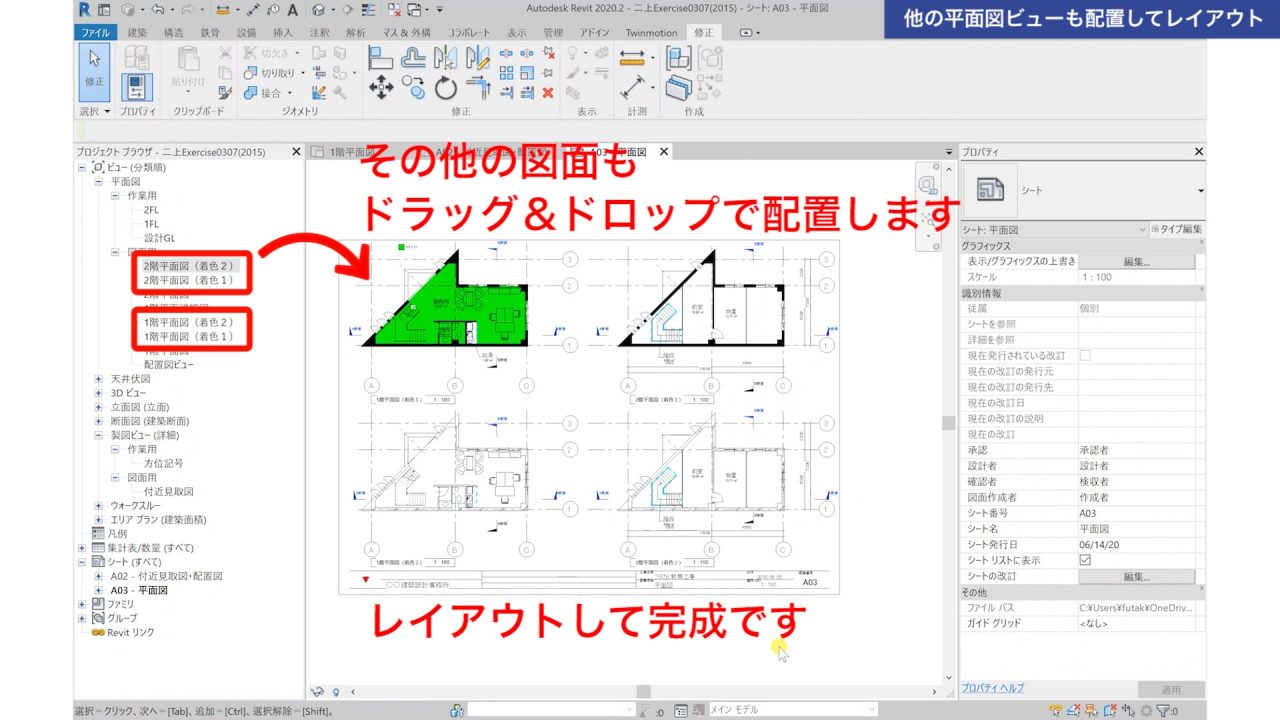

その他の図面もプロジェクトブラウザからドラッグ＆ドロップして配置します。
配置したら、ビュー範囲を調整し、レイアウトして完成です。
各図面の通り芯や図面タイトルの位置などは、きれいに見えるよう、そろえてレイアウトします。（このあたりは２次元の図面を書くときと同じですね）
２．おわりに
いかがでしたでしょうか？
BIMは３Dモデルを作るだけではなくきちんと図面化もできるので、今回のような図面レイアウトはしっかり覚えていきたいですね。
