Revitで内壁を作成（壁を早く書く便利な機能を紹介します）

今まで２次元のCADしか使ったことがないという方で、これからBIMをやっていこうと思っている方へ。

Revitの内壁の作成方法を知りたいですか？
また、壁を早く書く便利な機能があれば知りたいですか？

本記事では内壁の作成方法と、壁のタイプについての便利な機能について紹介します。

１．内壁の作成方法
１－１内壁タイプを作成（LGS壁、トイレブース）
１－２内壁を書く

２．便利な機能の紹介
２－１タイプセレクターで壁のタイプを変更する方法
２－２類似オブジェクトの作成（属性取得）
２－３タイププロパティを一致させる（プロパティコピー）

３．おわりに

この記事は、日本BIM普及センターの山形雄次郎先生のAutodesk Revit ではじめるBIM実践入門を参考に、自分で実践して学んで気づいた点を記しています。
とても分かりやすい本で、愛用している方も多くいらっしゃいますので、初心者の方におすすめです。

それではいってみましょう。

１．内壁の作成方法

１．内壁の作成方法まずは内壁のタイプを作成します。

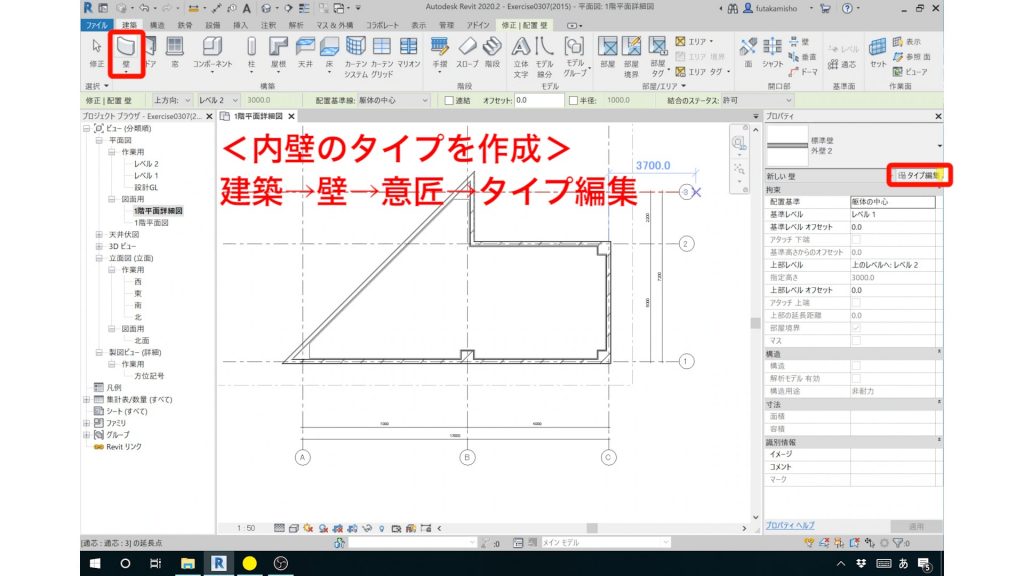

＜建築タブ＞→＜壁＞→＜意匠＞→＜タイプ編集＞をクリックします。

タイププロパティのボックスが出てきます。

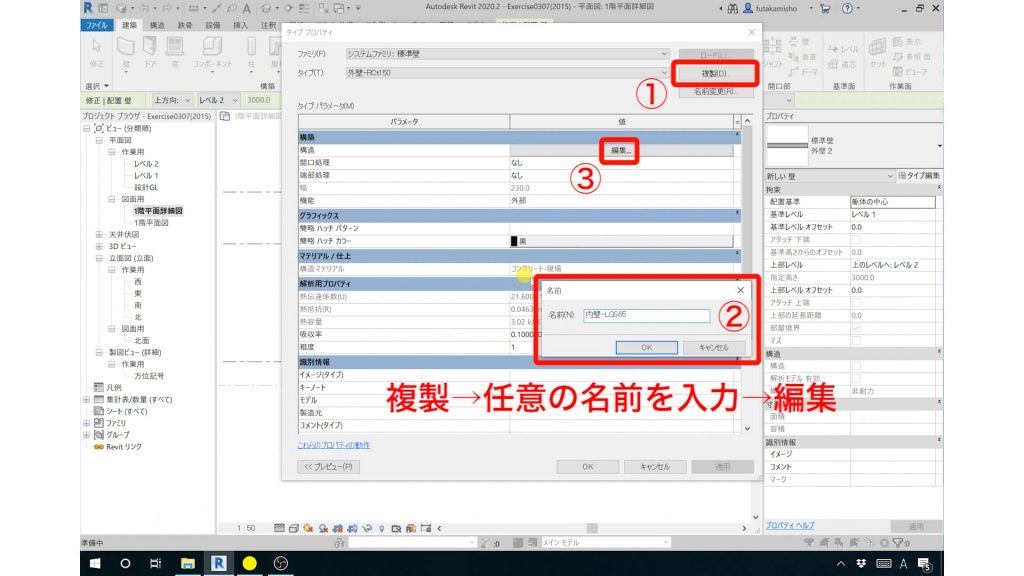

①＜複製＞→②新しい壁の名前を入力→③＜編集＞をクリックします。
②の名前入力では、分かりやすい名前を入力します。
ここでは、「内壁-LGS65」と入力しました。

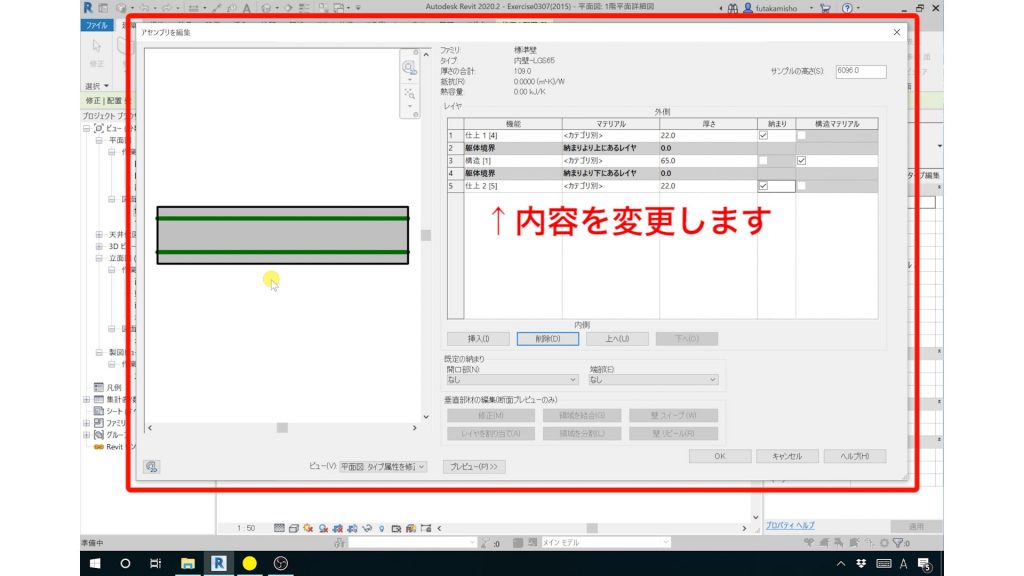

１．内壁の作成方法壁を編集します。
ここでは構造にLGS65、仕上げに石膏ボード9.5+12.5の両面２枚貼りのイメージで作成しました。

※タイプ編集の詳しい内容は下記の記事でも紹介しているので、分からなかった方はこちらも見てみて下さい。
Revitの壁の作図方法を解説します

１．内壁の作成方法 LGS65壁と同様の手順で、もう一つ「内壁-トイレブース」という壁のタイプも作成します。
内容は、構造に40mmのトイレブースを設定しただけのシンプルな壁にします。

以上、「内壁LGS65」と「内壁-トイレブース」という２つのタイプを作成しました。これらを使って、内壁を作図していきます。

１．内壁の作成方法内壁を書いていきます。

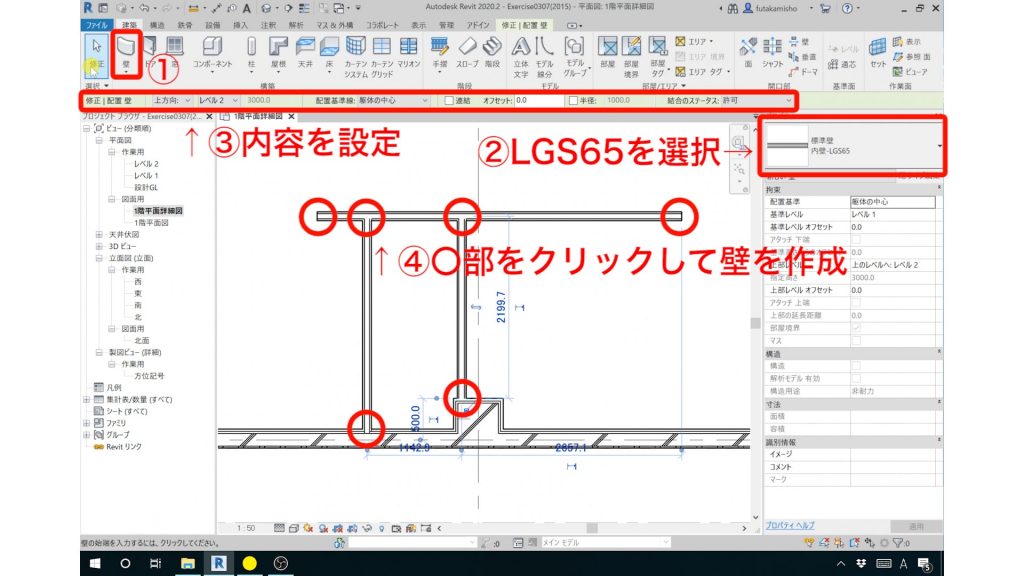

⓪＜建築タブ＞→①＜壁-意匠＞→②先ほど作ったLGS65のタイプを選択→③オプションバーで内容を設定→④画像の〇の部分を順にクリックし、内壁を書きます。

次に便利な機能のご紹介です。
タイプを変更したり、タイプをコピーしたりと、覚えておくと何かと便利な機能です。

２．便利な機能の紹介まずは壁のタイプを変更する方法です。
プロパティのタイプセレクターで簡単に変更することができます。

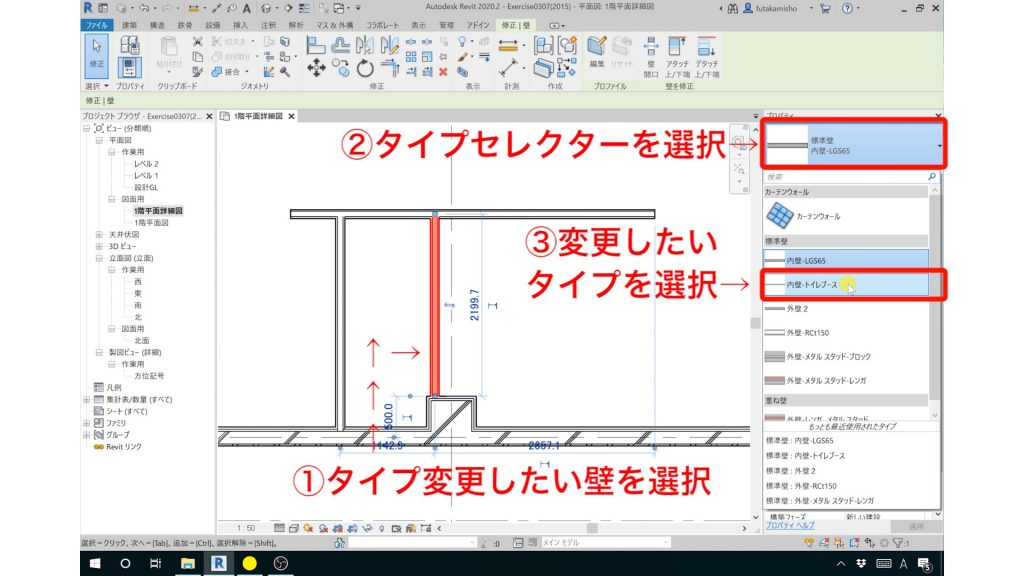

①タイプ変更したい壁を選択→②タイプセレクターをクリック→③変更したい壁のタイプを選択

今回はLGS65の壁を、トイレブースの壁に変更しました。

２．便利な機能の紹介続いて類似オブジェクトの作成をご紹介します。
こちらは２次元のCAD、JWCADにあった「属性取得」という便利な機能のRevitバージョンと考えると分かりやすいです。
選択した壁の属性を取得して、その属性の壁を書くことができます。

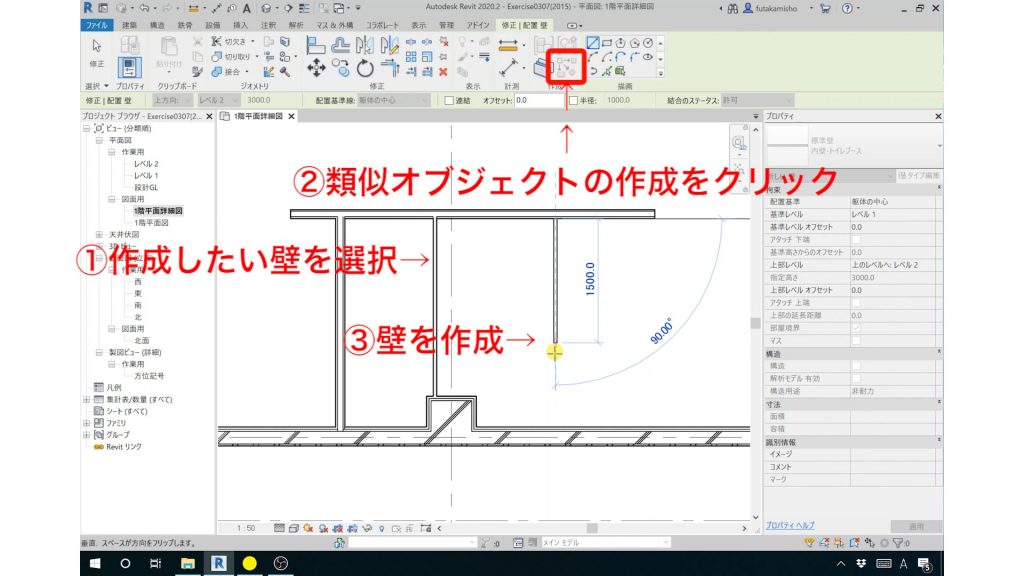

①作成したい壁を選択→②＜類似オブジェクトの作成＞をクリック→③先ほど選択した壁のタイプになっているので、そのまま壁を作成します。

通常、先ほど書いた壁と同じ壁を書きたいとなったときには、＜建築タブ＞→＜壁-意匠＞→＜タイプを選択＞という手順を踏まないといけませんが、この類似オブジェクトの作成を使えば、クリック一つですぐに同じタイプの壁を作成することができます。

とても便利な機能です。

２．便利な機能の紹介こちらは２次元のCAD、AutoCADにあった「プロパティコピー」という便利な機能のRevitバージョンと考えると分かりやすいです。
あるオブジェクトのタイププロパティの内容だけコピーして、他のオブジェクトのタイププロパティを変更することができます。

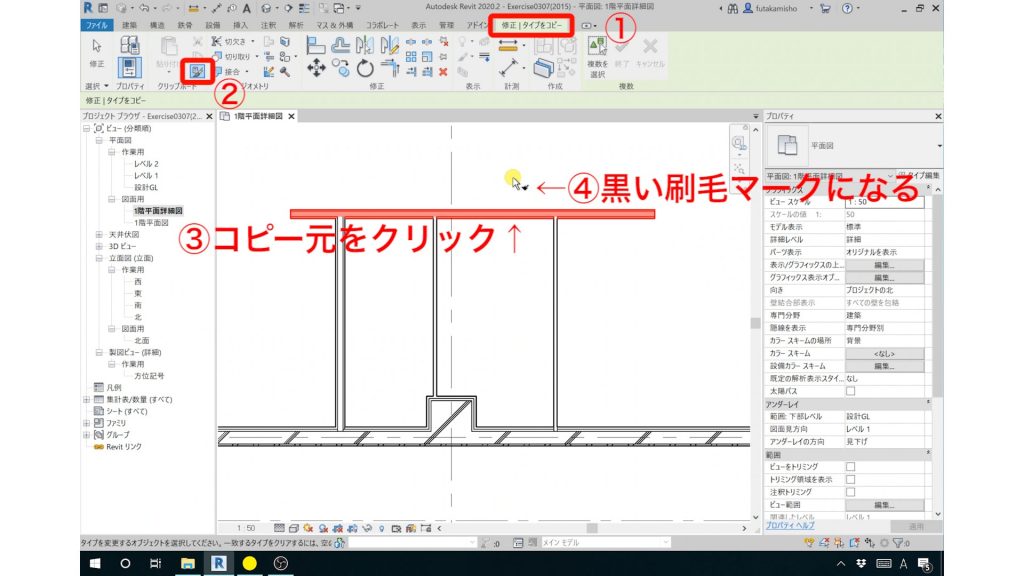

①＜修正タブ＞→②＜タイププロパティを一致させる＞→③コピー元となるオブジェクトを選択→④黒い刷毛マークになったことを確認します

⑤コピーしたいオブジェクトをクリックします。

これでトイレブースの壁がLGS65の壁に変更されました。

いかがでしたでしょうか？
今回ご紹介した便利な機能は、壁の時だけではなく、柱や梁なども同様に行える機能です。

作図が早くなるので、覚えてうまく使いこなしていきましょう。
